KLINGER KRANHODE TYPE D

Flenset eller gjenget anslutning


KLINGER kranhode type D er avstengningsventil for Klinger nivåvisere. Til hver nivåviser benyttes øvre og nedre kranhode for avstengning og utblåsning/drenering av nivåviser. Kranhoder leveres med flenset eller gjenget anslutning, spak og nedre kranhode har inkludert avblåsningskran. Her omtales type D som oftest er brukt, men flere modeller er tilgjengelig.

Kranhodene er avstegningsventil som kan kombineres med andre KLINGER nivåvisere eller høytrykk vannstandsglass R-D.

Ta kontakt med oss for mer informasjon om disse modellene.





Egenskaper



  • Type D
  • Øvre og Nedre kranhode for Klinger nivåviser
  • Kranhoder utstyrt med sikkerhetsanordning (safety ball)
  • Kan tilsluttes høytrykk vannstandsglass Ø15,5mm (husk metallrør beskyttelse)
  • Som overganger til R-100 nivåviser benyttes høyregjengede tapper i Ø16mm
  • Nedre kranhode er inkludert avblåsningskran ABL/12-VIII 1/2"
  •  Leveres med flenset eller gjenget anslutning
  • Nominelt trykk PN 63 / ANSI 400 lbs

Andre dimensjoner, materialkvaliteter og trykklasser  er tilgjengelig på forespørsel..

Bruksområder



  • Damp, gasser og væsker
Teknisk dokumentasjon



  • PED 2014/68/EU
  • ATEX 2014/34/EU
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell





Tilgjengelige anslutninger for KLINGER kranhode on/ off ventil type D
Øvre kranhode DN20/ PN40 DN25/ PN40 R ½”/ BSP(P)
Nedre kranhode inkludert ABL 12 DN20/ PN40 DN25/ PN40 R ½”/ BSP(P)





Tilgjengelige anslutninger for KLINGER kranhode on/ off ventil type D, dimensjoner
Posisjon: DN20 DN25 R ½”
H 124 124 160
A 142 142 142
B 78 78 78
D 105 115
b 18 18
f 2 2
g 58 68
Antall boltehull 4 4
i 14 14
k 75 85
Kg øvre kranhode 3,0 3,3 2,6
Kg nedre kranhode 3,6 3,9 3,2





Beskrivelse: Materiale: Posisjon: Reservedel varenr:
Plugg: Karbonstål   10.2
Skive: Nikkel  11.2  02504178
Mutter: Karbonstål   13.2
Bolt: Stål 5,6  14
Hus øvre del I: Karbonstål ASTM A105N   1.21
Ring/hylse : Grafitt Ø16/23.5 x 10mm  8.2 02500356
Skive: Stål D-10    2  02112655
Mutter: Karbonstål    9.2  02317513
Fjær: Rustfritt stål 1.4310   4.2  02334025
Hus nedre del I: Karbonstål    1.22
Sikkerhetskule:  Rustfritt stål 1.4310    12.2  02334012
Anti-blokk fjær: Rustfritt stål 1.4310  3.2
Plugg: Rustfritt stål 1.4401  7.3
Pakning: KlingerSil C-4430 Ø12/24 x 1,5mm   12.1 02502867
Hus nedre del II: Karbonstål  1.1
Hylse AB18: Grafitt 18 x 26 x 32mm   6.1 02101166
Plugg AB18: Rustfritt stål 1.4401  7.1  02303407
Mutter:  Karbonstål  9.1
Bolt: Stål 5,6  15.1
Skive: Stål  16.1
Spak: Stål GTS-35  11.1
Splittring: Rustfritt stål 1.4401   8.1 02100545
Dreneringsventil ABL 12: Karbonstål  1.3 01505300
Skive ABL 12: A4 16.3
Bolt ABL 12: A4 15.3
Låseskive ABL 12:  Stål 1.4034 19.3
Mutter ABL 12: Karbonstål  3.3
Pakning: KlingerSil C-4430 Ø12/18 x 1,5mm   13.3  02502868
End tube ABL 12  Karbonstål   4.3
Hylse ABL 12  Grafitt 12 x 18 x 23mm    6.3  02101167
Låsering ABL 12  Rustfritt stål 1.4401   14.3
Spak ABL 12  Stål GTS-35  11.3
Mutter ABL 12  Rustfritt stål 1.4401  9.3
Låsering ABL 12  Rustfritt stål 1.4401 10.3
Bolt ABL 12  A4 17.3
Splittring ABL 12   Rustfritt stål 1.4401  8.3 02100544

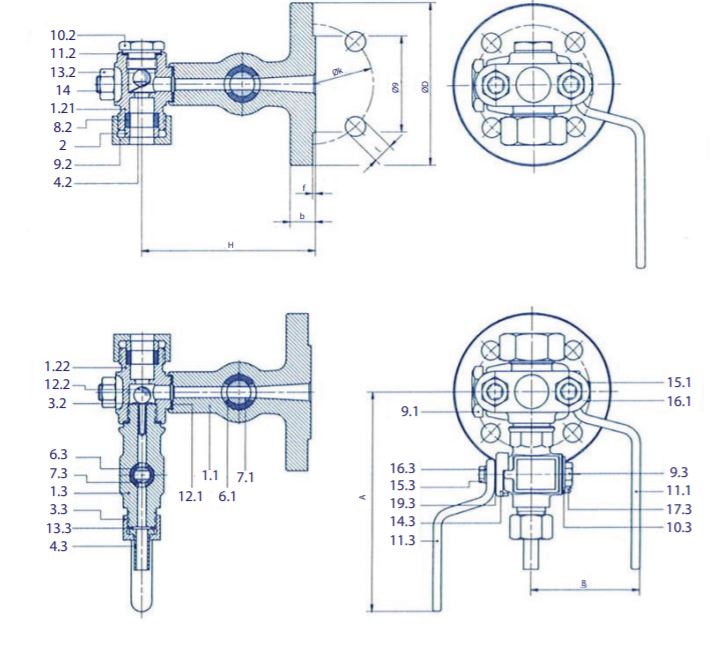

Se posisjonene på tegning under og se varianter for mer informasjon om reservedelenes vare nummer.



Klinger kranhode i materiale: FS/H
Varenr Type Trykklasse Størrelse DN Anslutning
01703010 Øvre 64 1/2" BSP-P
01703012 Nedre 64 1/2" BSP-P
01703110 Øvre 40 20 Flenset
01703112 Nedre 40 20 Flenset
01703210 Øvre 40 25 Flenset
01703212 Nedre 40 25 Flenset
Avblåsningskran, reservedel til kranhode type D
Varenr Type Trykklasse Størrelse DN Anslutning
01505300 ABL/12 160 1/2" BSP-P
KLINGER kranhode type D, reservedeler
Varenr Beskrivelse Dimensjon Ref. splittegning
02100544 Reservedel Klinger Indikatorkran/kranhode Splittring 2-delt (del 8.3) 13
02100545 Reservedel Klinger kranhode type D Splittring 2-delt (del 8.1) 20
02101166 Klinger pakkhylse for Kik-kran AB/18 18 × 26 × 32mm 22
02101167 Klinger pakkhylse for Kik-kran AB/12 12 × 18 × 23mm 23
02112655 Reservedel Klinger (I) kranhode D Pressring - Thrust ring 10
02302477 Klinger Grafitt flenspakning SLS Ø8/14 × 1.5mm
02317513 Reservedel Klinger kranhode D Pakkboksmutter (del 9.2) 11
02500356 Klinger ventilring i grafitt Ø16/23.5 × 10mm (del.8.2) 9
02502867 Reservedel Klinger kranhode D, KLINGERSil pakning Ø12/24 x 1,5mm (del 12.1) 16
02502868 Reservedel Klinger kranhode D, KLINGERSil pakning Ø12/18 x 1,5mm (del 13.3) 24
02504178 reservedel Klinger kranhode D, KLINGERSil pakning Ø21/27 x 1,5mm (del 11.2) 6
02700043 Reservedel Klinger kranhode D Håndtak (del 11.1) 25
