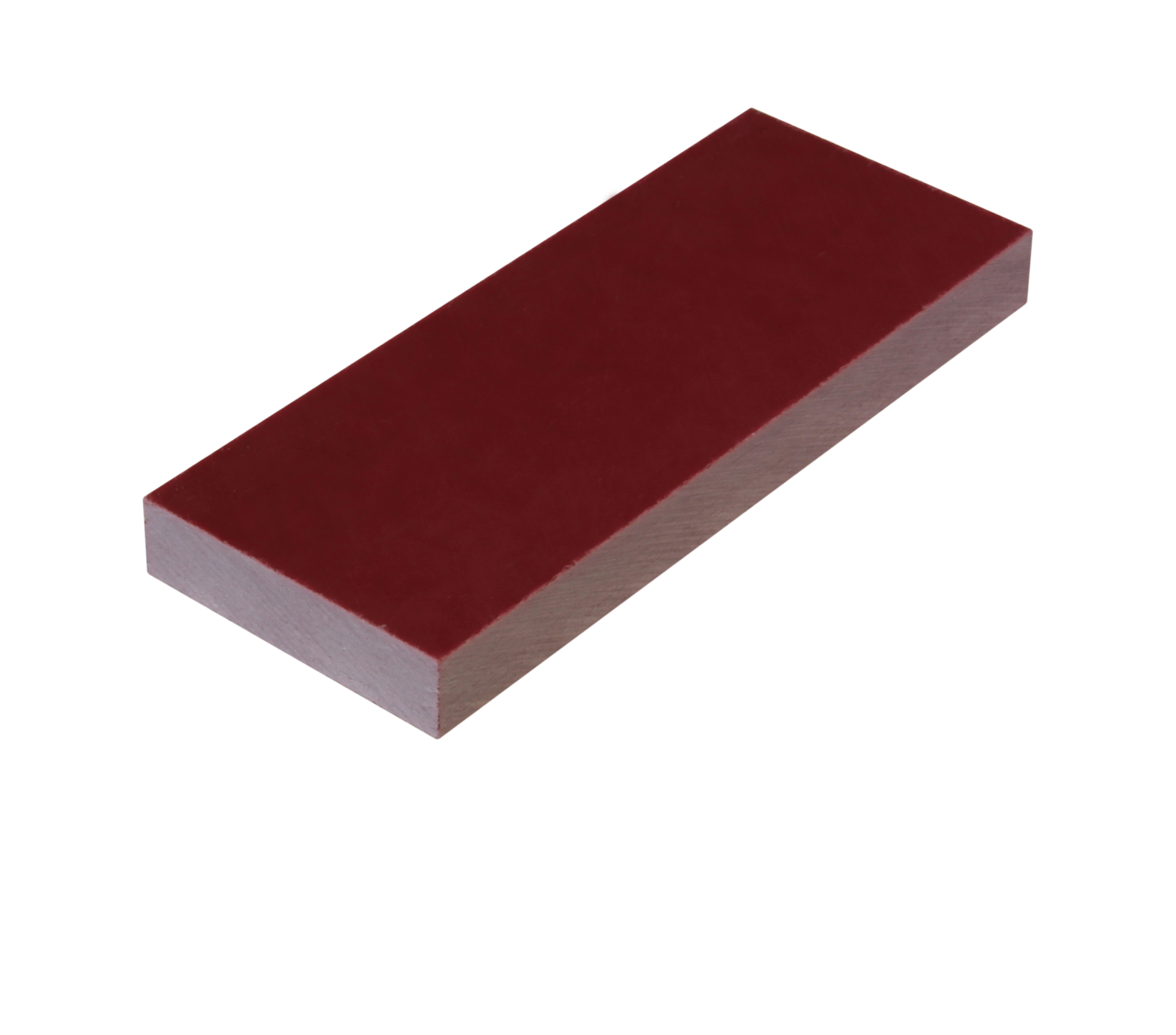

BAGGES SGMP

BAGGES SGMP er lavtrykkslaminerte glassmatte polyester plater som er røde av farge. Platenes høye styrke, flammeresistens og lave røykdannelse gjør dem til industriens standardvalg for flamme- og lysbueresistent elektrisk isolasjon.

Ta kontakt med oss for hjelp og bestilling.

Bruksområder
  • Applikasjoner som krever høy motstand mot lysbuer
  • Transformatorer
  • Bryterpaneler
  • Kontrollpaneler
Teknisk dokumentasjon
Imøtekommer kravene i:
NEMA LI 1 GPO 3
IEC 60893 UP GM 203
DIN 7735 Hm 2471
RoHS II 2011/65/EU
Teknisk tabell

Egenvekt: 1,8 g/cm³
Bøyefasthet: 130 MPa
Strekkfasthet: 70 MPa
Trykkfasthet: 250 MPa
Elektrisk gjennomslag > 3mm (IEC 60243): 75kV/25mm
Krypstrømsindeks > 3mm (IEC 60112): 600 CTI
Klassifiseringstemperatur: Klasse F = 155°C
Teknisk datablad Teknisk datablad BAGGES-SGMP
Varenr Beskrivelse Dimensjon Vekt Enhet
30061401 BAGGES SGMP 2440 x 1220 x 0,8 mm Ca. 3,1 kg/plate stk
30061402 BAGGES SGMP 2020 x 12020 x 1,5mm ca 5,7 kg/plate stk
30061403 BAGGES SGMP 2020 x 1020 x 2,5 mm Ca. 9.5 kg/plate stk
30061404 BAGGES SGMP 2470 x 1250 x 3,0 mm Ca. 17,1 kg/plate stk
30061405 BAGGES SGMP 2470 x 1250 x 4,0 mm Ca. 22,9 kg/plate stk
30061406 BAGGES SGMP 2440 x 1220 x 5,0 mm Ca. 27,5 kg/plate stk
30061407 BAGGES SGMP 2440 x 1220 x 6,0 mm Ca. 33,0 kg/plate stk
30061408 BAGGES SGMP 2440 x 1220 x 8,0 mm Ca. 44,1 kg/plate stk
30061410 BAGGES SGMP 2440 x 1220 x 10,0 mm Ca. 55,1 kg/plate stk
30061412 BAGGES SGMP 2440 x 1220 x 12,0 mm Ca. 66,1 kg/plate stk
30061415 BAGGES SGMP 2440 x 1220 x 15,0 mm Ca. 82,6 kg/plate stk
30061417 BAGGES SGMP 2440 x 1220 x 16,0 mm Ca. 88,1 kg/plate stk
30061420 BAGGES SGMP 2440 x 1220 x 20,0 mm Ca. 110,1 kg/plate stk
30061425 BAGGES SGMP 2440 x 1220 x 25,0 mm Ca. 137,7 kg/plate stk
30061430 BAGGES SGMP 2440 x 1220 x 30,0 mm Ca. 165,2 kg/plate stk
30061435 BAGGES SGMP 2440 x 1220 x 35,0 mm Ca. 192,8 kg/plate stk
30061440 BAGGES SGMP 2440 x 1220 x 40,0 mm Ca. 220,3 kg/plate stk
30061445 BAGGES SGMP 2440 x 1220 x 45,0 mm Ca. 247,8 kg/plate stk
30061450 BAGGES SGMP 2440 x 1220 x 50,0 mm Ca. 275,4 kg/plate stk
30061460 BAGGES SGMP 2440 x 1220 x 60,0 mm Ca. 330,4 kg/plate stk
30061506 BAGGES SGMP 2450 x 1250 x 5,0 mm Ca. 27,5 kg/plate Stk
30061510 BAGGES SGMP 2450 x 1250 x 10,0 mm Ca. 55,1 kg/plate Stk
30063202 BAGGES SGMP 2000 x 1000 x 1,6 mm ca. 5,80 kg/pl Stk
30063214 BAGGES SGMP 2020 x 1250 x 15,0 mm ca. 67,50 kg/pl Stk
30063225 BAGGES SGMP 2020 x 1250 x 25,0 mm ca. 112,50 kg/pl Stk
30063240 BAGGES SGMP 2020 x 1250 x 40,0 mm ca. 180,00 kg/pl Stk
30063512 BAGGES SGMP 2440 x 1220 x 10,0 mm Ca. 56.7 kg/plate Stk
30063706 BAGGES SGMP 2470 x 1250 x 5,0 mm ca.28,6 kg/pl kg
30063707 BAGGES SGMP 2470 x 1250 x 6,0 mm ca.34,3 kg/pl kg
30063710 BAGGES SGMP 2470 x 1250 x 10 mm ca.57,1 kg/pl kg
30063712 BAGGES SGMP 2470 x 1250 x 12 mm ca.68,5 kg/pl kg
30063715 BAGGES SGMP 2470 x 1250 x 16 mm ca.91,4 kg/pl kg
30063720 BAGGES SGMP 2470 x 1250 x 20 mm ca.114,2 kg/pl kg
30069006 BAGGES SGMP-2 2470 x 1250 x 5 mm ca. 29,0 kg/pl kg
30069111 BAGGES SGMP-2 2470 x 1250 x 10 mm ca 55 kg/pl kg
