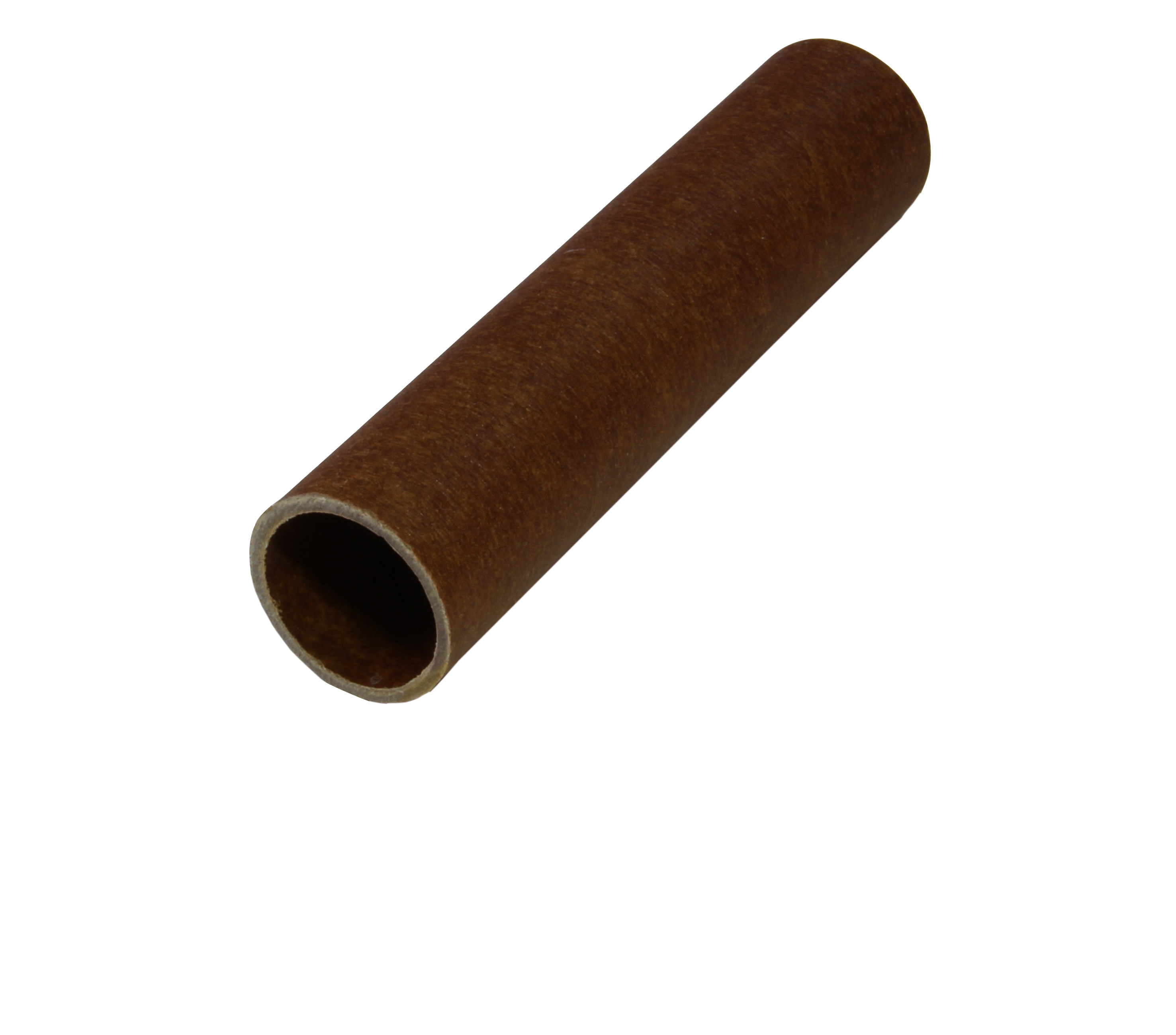

BAGGES TPP

BAGGES TPP er rørlaminat av fenolimpregnert papir. Den er mørk brun av farge og har gode elektriske egenskaper ved lav fugtighet. BAGGES TPP har gode elektriske egenskaper.

Bruksområder
  • Mekaniske og elektriske tilpasninger i lavspentkonstruksjoner
  • Viklinger
Teknisk dokumentasjon
Imøtekommer kravene i:
NEMA LI 1 XX
EN 61212 PF CP 21
DIN 7735 Hgw 2065
RoHS II 2011/65/EU



Teknisk tabell

Bøyfasthet ved romtemperatur: 130 MPa
Trykkfasthet aksial: 140 MPa
Kohesjon mellom lagene: 160 MPa
Gjennomslagspenning i olje radielt: 8,30 kV/mm
Gjennomslagspenning: 25 kV/25mm
Klassifiseringstemperatur: Klasse E = 120°C
Egenvekt: 1,25 g/cm³
Teknisk datablad Teknisk datablad BAGGES-TPP
BAGGES TPP
Varenr Beskrivelse Dimensjon Enhet
31001100 BAGGES TPP Ø3/5 x 1350 mm Stk
31001101 BAGGES TPP Ø3/5 x 1350 mm Stk
31001102 BAGGES TPP Ø5/6.3 x 1350 mm Stk
31001103 BAGGES TPP Ø5/8 x 1350 mm Stk
31001104 BAGGES TPP Ø6/8 x 1350 mm Stk
31001105 BAGGES TPP Ø6.5/9 x 1350 mm Stk
31001106 BAGGES TPP Ø7/10 x 1350 mm Stk
31001107 BAGGES TPP Ø8/10 x 1350 mm Stk
31001108 BAGGES TPP Ø8/12 x 1350 mm Stk
31001109 BAGGES TPP Ø10/12 x 1350 mm Stk
31001110 BAGGES TPP Ø10/13 x 1350 mm Stk
31001111 BAGGES TPP Ø10/20 x 1350 mm Stk
31001112 BAGGES TPP Ø12/15 x 1350 mm Stk
31001113 BAGGES TPP Ø12/16 x 1350 mm Stk
31001114 BAGGES TPP Ø13/16 x 1350 mm Stk
31001115 BAGGES TPP Ø14/18 x 1350 mm Stk
31001116 BAGGES TPP Ø15/18 x 1350 mm Stk
31001118 BAGGES TPP Ø16/19 x 1350 mm Stk
31001119 BAGGES TPP Ø16/20 x 1350 mm Stk
31001120 BAGGES TPP Ø20/23 x 1350 mm Stk
31001121 BAGGES TPP Ø20/26 x 1350 mm Stk
31001122 BAGGES TPP Ø20/30 x 1350 mm Stk
31001123 BAGGES TPP Ø22/25 x 1350 mm Stk
31001124 BAGGES TPP Ø30/40 x 1350 mm Stk
31001154 BAGGES TPP Ø10/15 x 1350 mm Stk
31001159 BAGGES TPP Ø27/30 x 1350 mm Stk
31001161 BAGGES TPP Ø9/11 x 1350 mm Stk
31001165 BAGGES TPP Ø10.5/12.6 x 1350 mm Stk
31001170 BAGGES TPP Ø24/32 x 350 mm Stk
