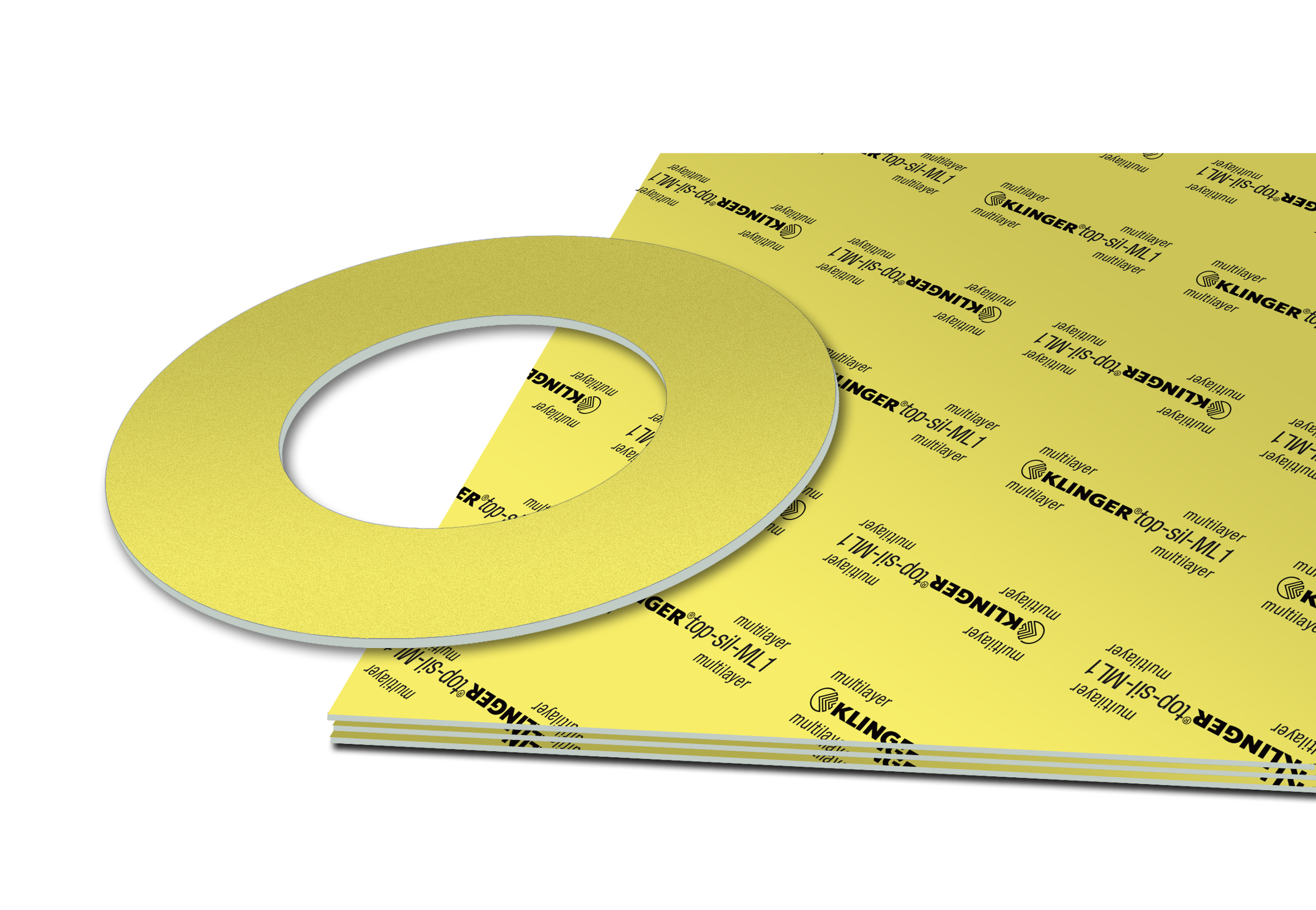

KLINGER TOP-SIL ML1

KLINGER top-sil ML1 er en meget god og allsidig fiberpakning. Pakningen er laminert i en kombinasjon av syntetiske fiber og forskjellige elastomere som HNBR og NBR. Fordelen med flerlagsstrukturen er økt service levetid og forbedret egenskap til å beholde fleksibilitet ved høyere trykk og temperaturer. Temperaturområdet for pakningen er -200°C til +400°C og for mer informasjon om trykk og temperatur, se P-T diagram i datablad.

KLINGER top-sil ML1 kan eksempelvis benyttes i forbindelse med olje, vann, damp, gasser, drivstoff, alkoholer, moderate organiske og uorganiske syrer, saltløsninger, hydrokarboner, kjølemedier og smøremidler.

Pakningen kan benyttes innenfor prosessindustri, kjemisk industri, energiproduksjon, infrastruktur, masse- og papirproduksjon, marine applikasjoner samt ifm mat- og drikkeproduksjon.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • KLINGER top-sil ML1 er laget for økt service levetid og fleksibilitet ved høyere temperaturer.
  • Flerlags struktur
Bruksområder
  • Oljer
  • Vann
  • Damp
  • Gasser
  • Drivstoff
  • Alkoholer
  • Moderate organiske og uorganiske syrer
  • Saltløsninger
  • Hydrokarboner
  • Kjølemedier
  • Smøremidler




Tekniske data

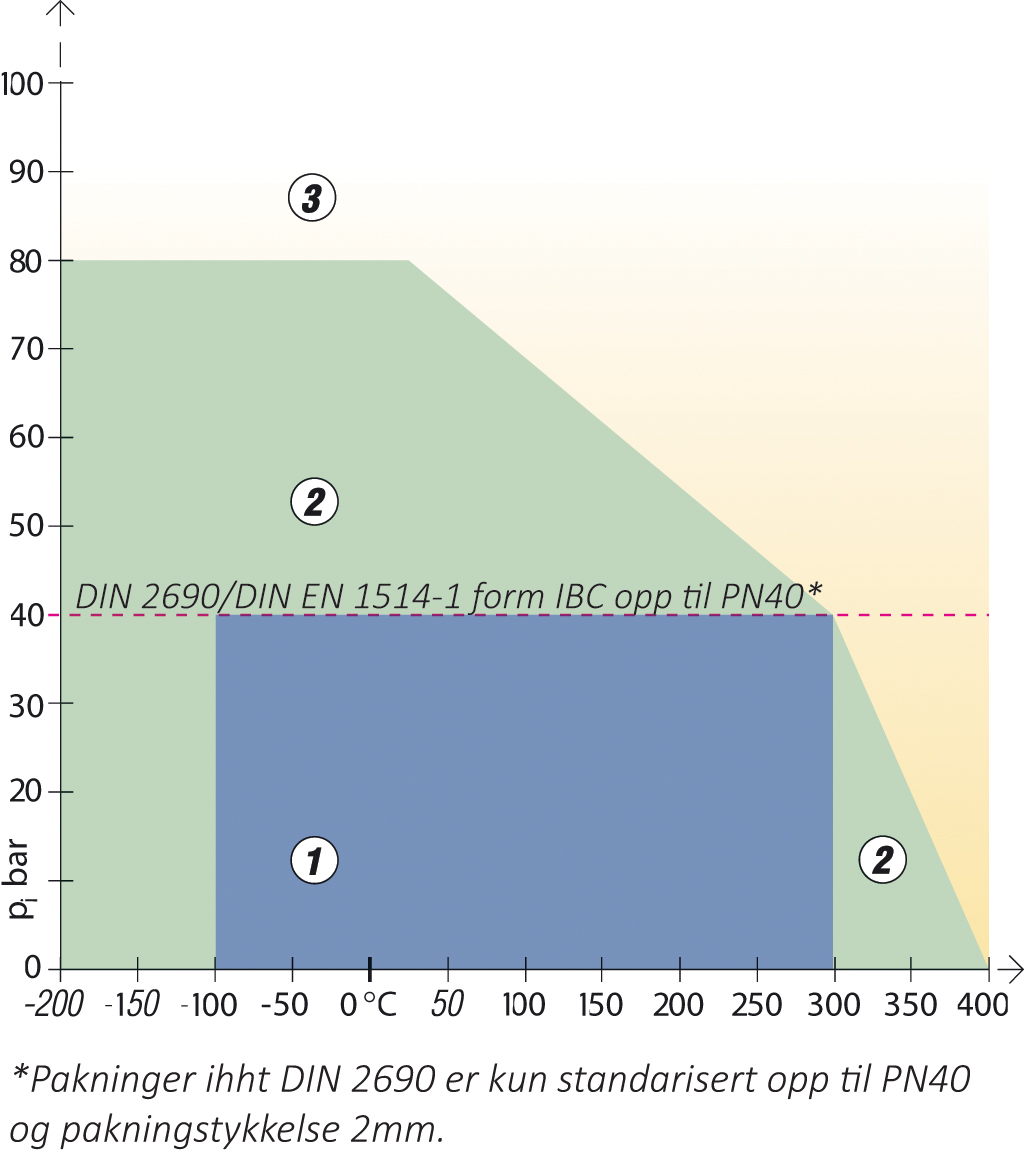

  • Temperaturområde: -200°C til +400°C (For mer informasjon, se P-T diagram i datablad)
  • Lagerførte tykkelser: 1,5mm og 2mm
Teknisk dokumentasjon
  • Oksygen testet (BAM)
  • Lekkasjetest (TA-Luft)
  • DNV GL godkjent
  • Firesafe iht. DIN EN ISO 10497
KLINGER Top-Sil ML1 plater
Varenr Bredde mm Enhet
20017109 1500 x 1000 x 1,5 Stk
20017111 1500 x 1000 x 2,5 Stk
20017209 2000 x 1500 x 1,5 Stk
20017211 2000 x 1500 x 2,5 Stk

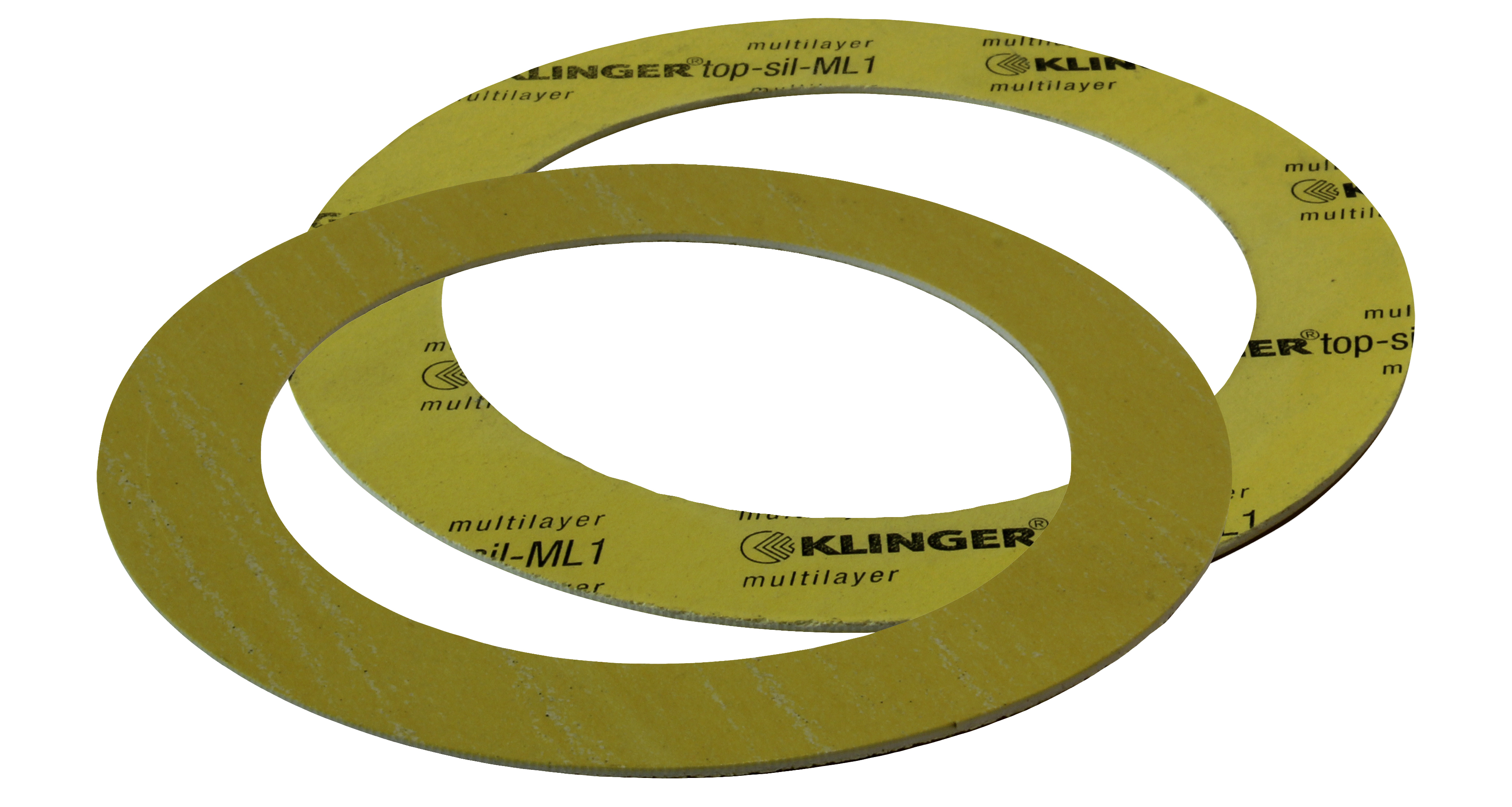

KLINGER Top-Sil ML1 flenspakninger iht DIN EN1514-1
Varenr Dimensjon Trykklasse Bredde mm
20065412 100 10/16 Ø115/162 × 1,5
20065413 125 10/16 Ø141/192 × 1,5
20065414 150 10/16 Ø169/218 × 1,5
20065416 200 10/16 Ø220/273 × 1,5
20065418 250 10 Ø273/328 × 1,5
20065419 300 10 Ø324/378 × 1,5
20065420 350 10 Ø356/438 × 1,5
20065421 400 10 Ø407/489 × 1,5
20065422 450 10 Ø458/539 × 1,5
20065423 500 10 Ø508/594 × 1,5
20065424 600 10 Ø610/695 × 1,5
20065602 10 10/40 Ø18/46 × 1,5
20065604 15 10/40 Ø22/51 × 1,5
20065605 20 10/40 Ø27/61 × 1,5
20065606 25 10/40 Ø34/71 × 1,5
20065607 32 10/40 Ø43/82 × 1,5
20065608 40 10/40 Ø49/92 × 1,5
20065609 50 10/40 Ø61/107 × 1,5
20065610 65 10/40 Ø77/127 × 1,5
20065611 80 10/40 Ø89/142 × 1,5
KLINGER Top-Sil ML1 iht krage/løsflens
Varenr Dimensjon Trykklasse Bredde mm
20065210 20 10 Ø22/60 × 1,5
20065211 25 10 Ø25/70 × 1,5
20065212 32 10 Ø36/82 × 1,5
20065213 40 10 Ø44/92 × 1,5
20065214 50 10 Ø54/107 × 1,5
20065215 65 10 Ø69/127 × 1,5
20065216 80 10 Ø84/142 × 1,5
20065220 100 10 Ø102/162 × 1,5
20065222 125 10 Ø126/192 × 1,5
20065223 150 10 Ø156/218 × 1,5
20065225 200 10 Ø206/273 × 1,5
20065227 250 10 Ø250/328 × 1,5
20065229 300 10 Ø300/378 × 1,5
20065231 350 10 Ø350/438 × 1,5
20065233 400 10 Ø400/490 × 1,5
20065234 450 10 Ø450/540 × 1,5
20065235 500 10 Ø500/595 × 1,5
20065236 600 10 Ø600/695 × 1,5
KLINGER Top-Sil ML1 for unionkobling
Varenr Bredde mm
20065105 Ø17/24 x 2,0
20065106 Ø17/24 x 2,0
20065107 Ø23/30 x 2,0
20065108 Ø29/39 x 2,0
20065109 Ø35/44 x 2,0
20065110 Ø41/50 x 2,0
20065111 Ø51/66 x 2,0
