KLINGER FLENSISOLASJON

30801

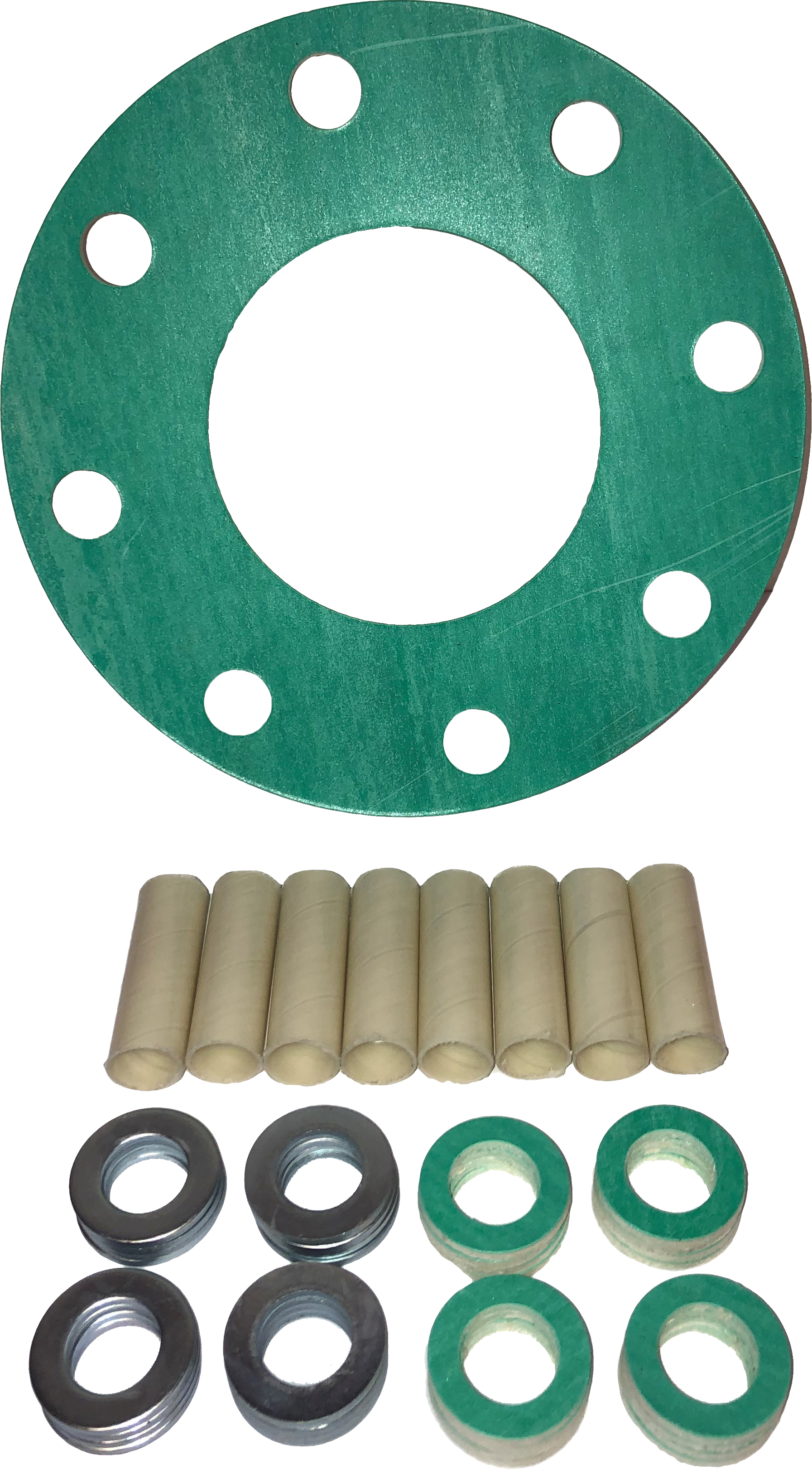

Klinger flensisolasjonssett  består av en senterpakning med isolasjonshylser og isolasjonsskiver/stålskiver. Senterpakning kan leveres med boltehull (type E) eller at den ligger innenfor boltene (type F).
Klinger flensisolasjonssett kan leveres for trykk klasse opp til PN25 / 300#.

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Utmerket krypebestandighet
  • Fungerer godt ifm damp
  • Motstandsdyktig mot oljer, drivstoff, hydrokarboner etc.
  • WRc godkjent for bruk i varmt og kaldt drikkevann
  • Fire-safe
  • 3xA anti-stick finish på begge sider
Bruksområder
  • Kompressibilitet C-4430: 9%
  • Gjenvinningsfaktor C4430: 50%
  • Spenningsrelaksasjon C-4430 (DIN 52913, 50 MPa, 16h, 300°C): 35 MPa
  • Dielektrisk styrke: C-4430: 21,0 kV/mm / Mylar 157 kV/mm
  • Vannopptak: C-4430 10,6% / Mylar 0,8%
  • Maksimum temperatur: C-4430 250°C / Mylar 180°C
Tekniske data
  • BS 7531 Grade X
  • Firesafe BS 5146
  • WRc godkjenning
  • DIN-DVGW 92.01e052
  • BAM U W28 for bruk med oksygen 100 bar / 850°C
  • KTW C55/94.Stf
  • SVGW 92-149-7
  • Germanischer Lloyd 98 953 – 97 HH
Teknisk tabell
Senterpakning: KLINGERSIL C-4430 (blanding av syntetiske fibre og glassfibre med NBR bindemiddel)
Isolasjonshylser: Mylar
Isolasjonsskiver: KLINGERSIL C-4430 / ZPS (Zink plated steel)
Klinger flensisolasjonssett type E iht DIN EN1092-1
Varenr Dimensjon Trykklasse
24003004 DN15 PN10-40
24003005 DN20 PN10-40
24003006 DN25 PN10-40
24003007 DN32 PN10-40
24003008 DN40 PN10-40
24003009 DN50 PN10-16
24003010 DN65 PN10-16
24003011 DN80 PN10-16
24003012 DN100 PN10-16
24003013 DN125 PN10-16
24003014 DN150 PN10-16
24003015 DN200 PN10
24003016 DN250 PN10
24003017 DN300 PN10
Klinger flensisolasjonssett type E iht ANSI B16.5
Varenr Dimensjon Trykklasse
24002004 1/2" 150#
24002005 3/4" 150#
24002006 1" 150#
24002007 1 1/4" 150#
24002008 1 1/2" 150#
24002009 2" 150#
24002010 2 1/2" 150#
24002011 3" 150#
24002012 4" 150#
24002013 5" 150#
24002014 6" 150#
24002016 8" 150#
24002018 10" 150#
24002019 12" 150#
24002020 14" 150#
24002021 16" 150#
24002022 18" 150#
24002023 20" 150#
24002024 22" 150#
24002025 24" 150#
