PGE FLENSISOLASJON

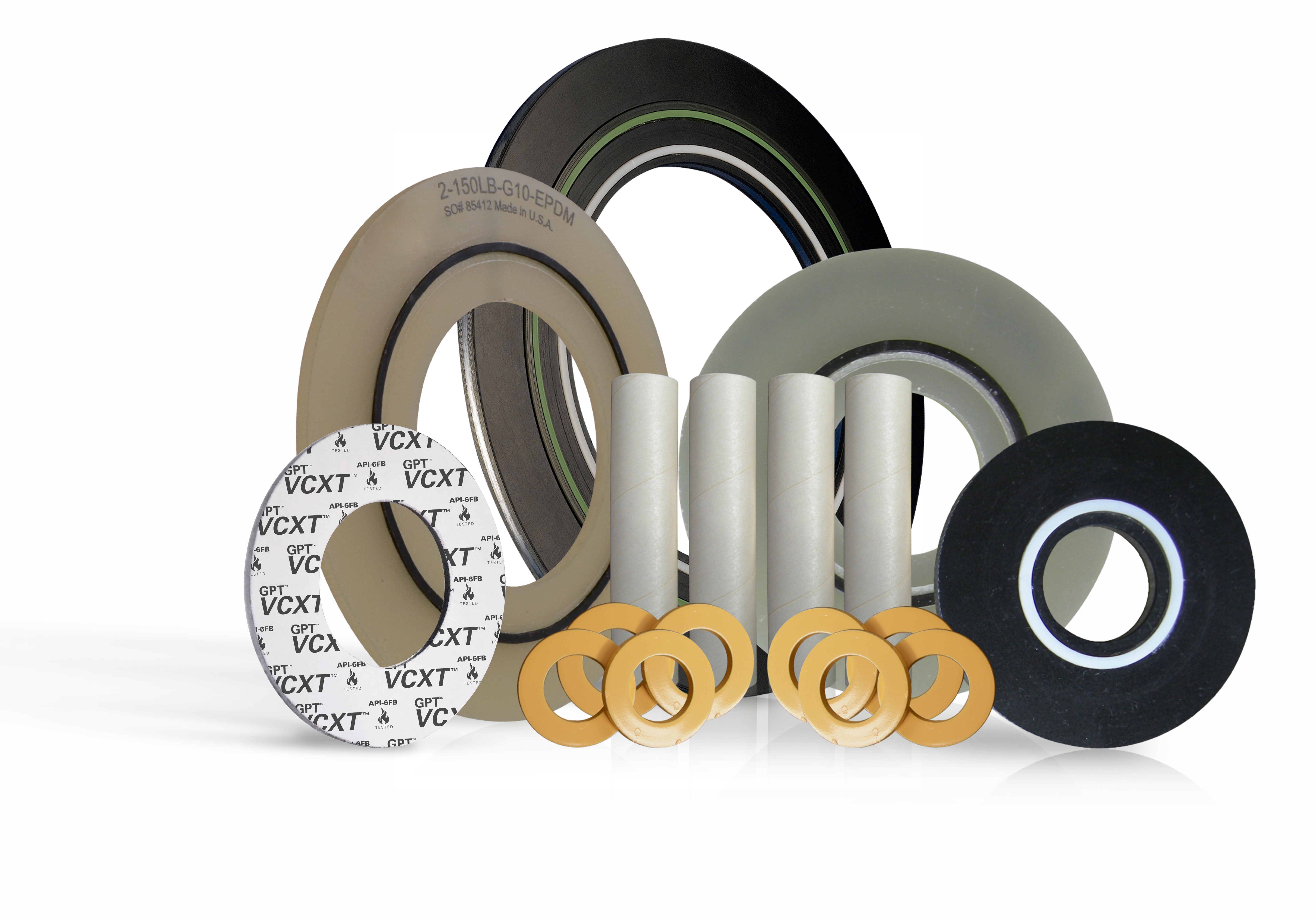

PGE flensisolasjonssett består av en senterpakning med isolasjonshylser og isolasjonsskiver/stålskiver.
PGE-systemet innbefatter overlappende og forskjøvede tetningspor i senterpakningen.
Formålet med dette designet er å bryte hvert lag av laminat i senterpakningen, og derved opprette en barriere for væske og gass.

PGE flensisolasjonssett kan leveres for trykk klasse opp til PN40 / 600#.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Gir sterkt forbedret trykkstyrke med større motstand mot overkompresjon og oppsprekking i forhold til konvensjonelle isolasjonssett
Tekniske data
  • Kompressiv styrke: 448 MPa
  • Dielektrisk styrke: 0,8 kV/mm
  • Vannopptak: 0,1%
  • Arbeidstemperatur: 150°C
  • Flammehemmende
Teknisk dokumentasjon
  • API 6FB Fire test report (gjelder VCFS/VCXT)
  • TA Luft (gjelder VCS)
Teknisk tabell
Senterpakning: Glassfiber/epoxy G10 med fjærbelastet PTFE-tetning/Viton-tetning
Isolasjonshylser: Glassfiber/epoxy G10 eller Mylar
Isolasjonsskiver: Glassfiber/epoxy G10 / ZPS (Zink plated steel)
PGE flensisolasjonsett iht DIN EN1092-1
Varenr Dimensjon Trykklasse
24001004 DN15 PN10-40
24001005 DN20 PN10-40
24001006 DN25 PN10-40
24001007 DN32 PN10-40
24001008 DN40 PN10-40
24001009 DN50 PN10-16
24001010 DN65 PN10-16
24001011 DN80 PN10-16
24001012 DN100 PN10-16
24001013 DN125 PN10-16
24001014 DN150 PN10-16
24001015 DN200 PN10
24001016 DN250 PN10
24001017 DN300 PN10
24001018 DN350 PN10
24001019 DN400 PN10
24001020 DN450 PN10
24001021 DN500 PN10
24001022 DN600 PN10
PGE flensisolasjonsett iht ANSI B16.5
Varenr Dimensjon Trykklasse
24000004 1/2" 150#
24000005 3/4" 150#
24000006 1" 150#
24000007 1 1/4" 150#
24000008 1 1/2" 150#
24000009 2" 150#
24000010 2 1/2" 150#
24000011 3" 150#
24000012 4" 150#
24000013 5" 150#
24000014 6" 150#
24000016 8" 150#
24000018 10" 150#
24000019 12" 150#
24000020 14" 150#
24000021 16" 150#
24000022 18" 150#
24000023 20" 150#
24000024 22" 150#
24000025 24" 150#
