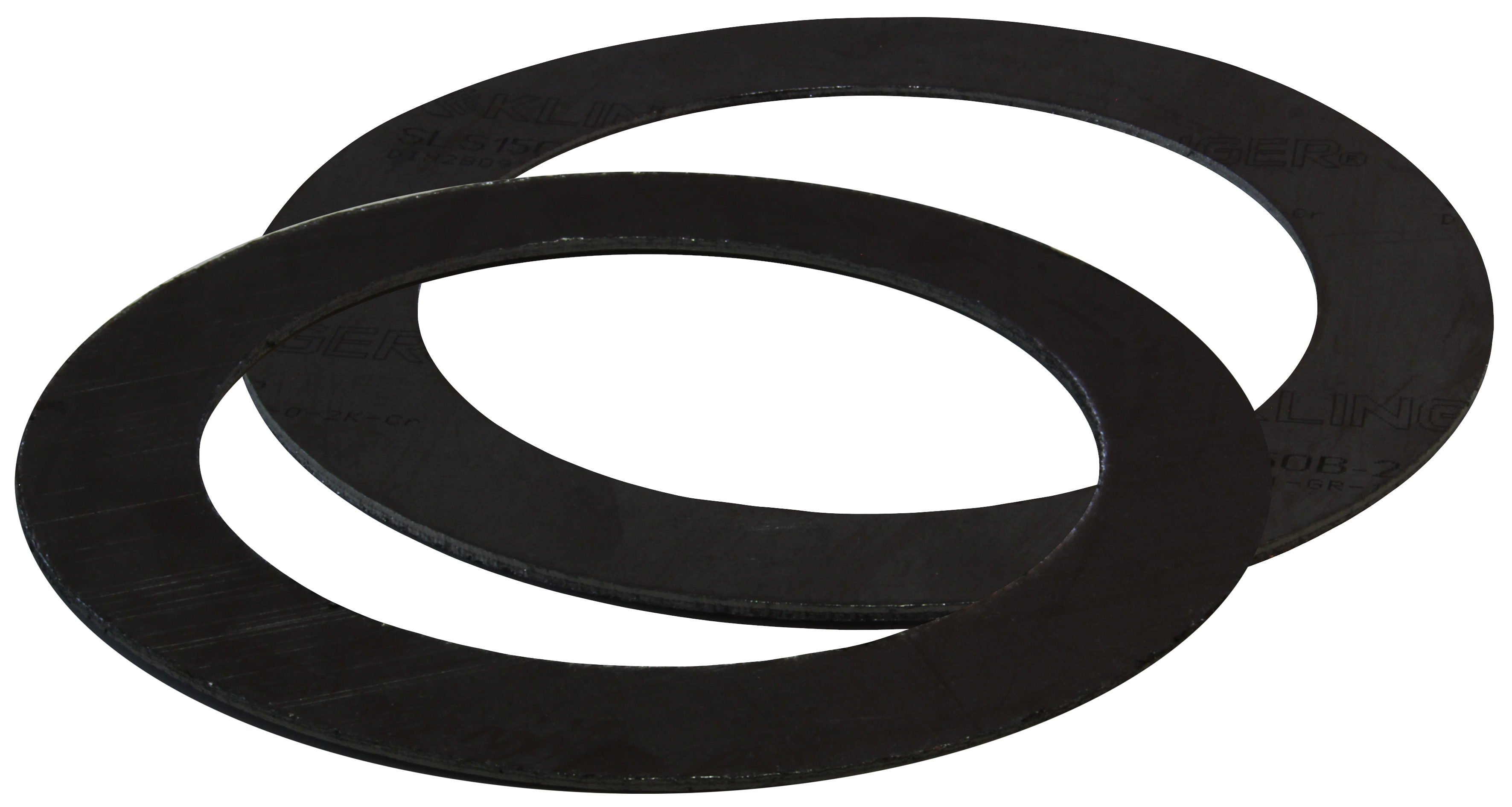

KLINGER grafittlaminat SLS-2

KLINGER SLS-2 er en grafittpakning som har stabile egenskaper ved høye temperaturer. Pakningen er laget av espanderte lag av over 98% ren grafitt, som er festet til 2 stk 0,05 mm tykt syrefaste stålinnlegg (1.4401).  Stålinnlegget er påført et klebestoff som holder grafitten på plass. I tilegg vil grafitt tilpasse seg ujevne flenser, fungere godt ved lav bolttiltrekninger og det syrefaste stålinnleggene øker stabiliteten som igjen gjør det enda lettere å håndtere pakningen.

Grafittpakningen SLS-2 er godt egnet for damp og andre applikasjoner med høyere temperaturer. Temperaturområde for grafittpakningen er -200°C til +450°C, for mer informasjon om hvordan trykk og temperatur påvirker pakningen, se P-T diagram i datablad.

Pakningen kan for eksempel benyttes innenfor prosessindustri, kjemisk industri, energiproduksjon, tranport, masse- og papirproduksjon.

Ta kontakt med oss for hjelp og bestilling.





Egenskaper
  • Godt egnet for damp og andre applikasjoner med høyere temperatur
  • To syrefaste innlegg stabiliserer mer og gjør pakningen lettere å håndteres ved større dimensjoner
Bruksområder
  • Oljer
  • Vann
  • Damp
  • Drivstoff
  • Alkoholer
  • Svake syrer
  • Hydrokarboner
  • Kjølemedier
Tekniske data
  • Temperaturområde: -200°C til +450°C
  • Lagerførte tykkelser: 1,5mm
  • >98% grafitt (B)
  • Andre tykkelser på forespørsel
Teknisk dokumentasjon
  • Firesafe iht DN EN ISO 10497
  • Oksygen BAM testet
  • Lekkasjetest (TA-luft)
KLINGER SLS-2 plater
Varenr Bredde mm Enhet
20021009 1000 x 1000 x 1,5 stk
KLINGER SLS-2 flenspakninger iht DIN EN 1514-1
Varenr Dimensjon Trykklasse Bredde mm
20061412 100 10/16 Ø115/162 × 1,5
20061413 125 10/16 Ø141/192 × 1,5
20061414 150 10/16 Ø169/218 × 1,5
20061416 200 10/16 Ø220/273 × 1,5
20061418 250 16 Ø273/329 × 1,5
20061419 300 16 Ø324/384 × 1,5
20061420 350 16 Ø356/444 × 1,5
20061421 400 16 Ø407/495 × 1,5
20061422 450 16 Ø458/555 × 1.5
20061423 500 16 Ø508/617 x 1,5
20061424 600 16 Ø610/734 x 1,5
20061542 100 25/40 Ø115/168 × 1,5
20061543 125 25/40 Ø141/194 × 1,5
20061545 150 25/40 Ø169/224 × 1,5
20061546 200 40 Ø220/290 × 1,5
20061548 250 40 Ø273/352 × 1,5
20061549 300 40 Ø324/417 × 1,5
20061550 350 40 Ø356/474 × 1.5
20061570 250 25 Ø273/329 × 1.5
20061571 300 25 Ø324/400 × 1.5
20061572 350 25 Ø356/457 × 1.5
20061573 400 25 Ø407/514 × 1.5
20061602 10 10/40 Ø18/46 × 1,5
20061604 15 10/40 Ø22/51 × 1,5
20061605 20 10/40 Ø27/61 × 1,5
20061606 25 10/40 Ø34/71 × 1,5
20061607 32 10/40 Ø43/82 × 1,5
20061608 40 10/40 Ø49/92 × 1,5
20061609 50 10/40 Ø61/107 × 1,5
20061610 65 10/40 Ø77/127 × 1,5
20061611 80 10/40 Ø89/142 × 1,5
KLINGER SLS-2 flenspakninger iht Not-fjær flenser
Varenr Dimensjon Trykklasse Bredde mm
20061632 10 10/100 Ø24/34 × 1,5
20061634 15 10/100 Ø29/39 × 1,5
20061635 20 10/100 Ø36/50 × 1,5
20061636 25 10/100 Ø43/57 × 1,5
20061637 32 10/100 Ø51/65 × 1,5
20061638 40 10/100 Ø61/75 × 1,5
20061639 50 10/100 Ø73/87 × 1,5
20061640 65 10/100 Ø95/109 × 1,5
20061641 80 10/100 Ø106/120 × 1,5
20061642 100 10/100 Ø129/149 × 1,5
20061643 125 10/100 Ø155/175 × 1,5
20061644 150 10/100 183/203 × 1,5
20061646 200 10/100 Ø239/259 × 1,5
KLINGER SLS-2 flenspakninger iht ASME/ANSI 316.21
Varenr Dimensjon Trykklasse Bredde mm
20062004 1/2'' 150# Ø21/48 × 1.5
20062005 3/4'' 150# Ø27/57 × 1.5
20062006 1'' 150# Ø33/67 × 1.5
20062007 1 1/4'' 150# Ø42/76 × 1.5
20062008 1 1/2'' 150# Ø48/86 × 1.5
20062009 2'' 150# Ø60/105 × 1.5
20062010 2 1/2'' 150# Ø73/124 × 1.5
20062011 3'' 150# Ø89/136 × 1.5
20062012 4'' 150# Ø114/175 × 1.5
20062013 5'' 150# Ø141/197 × 1.5
20062014 6'' 150# Ø168/222 × 1.5
20062018 10'' 150# Ø273/340 × 1.5
20062019 12'' 150# Ø324/410 × 1.5
20062020 14'' 150# Ø356/450 × 1.5
20062021 16'' 150# Ø406/515 × 1.5
20062022 18'' 150# Ø457/550 × 1.5
20062023 20'' 150# Ø508/607 × 1.5
20062025 24'' 150# Ø610/718 × 1.5
20062026 26'' 150# Ø660/775 × 1.5
20062104 1/2'' 3-600# Ø21/54 × 1.5
20062105 3/4'' 3-600# Ø27/67 × 1.5
20062106 1'' 3-600# Ø33/73 × 1.5
20062108 11/2'' 3-600# Ø48/95 × 1.5
20062109 2'' 3-600# Ø60/111 × 1.5
20062111 3'' 3-600# Ø89/149 × 1.5
20062112 4'' 300# Ø114/181 × 1.5
20062113 5'' 300# Ø141/216 × 1.5
20062114 6'' 300# Ø168/251 × 1.5
20062116 8'' 300# Ø219/308 × 1.5
20062118 10'' 300# Ø273/362 × 1.5
20062119 12" 300# Ø324/422 × 1.5
20062120 14" 300# Ø356/486 × 1.5
20062121 16" 300# Ø406/540 × 1.5
20062122 18" 300# Ø457/597 × 1.5
20062123 20" 300# Ø508/654 × 1.5
20062125 24" 300# Ø610/775 × 1.5
20062126 26" 300# Ø660/835 × 1.5
