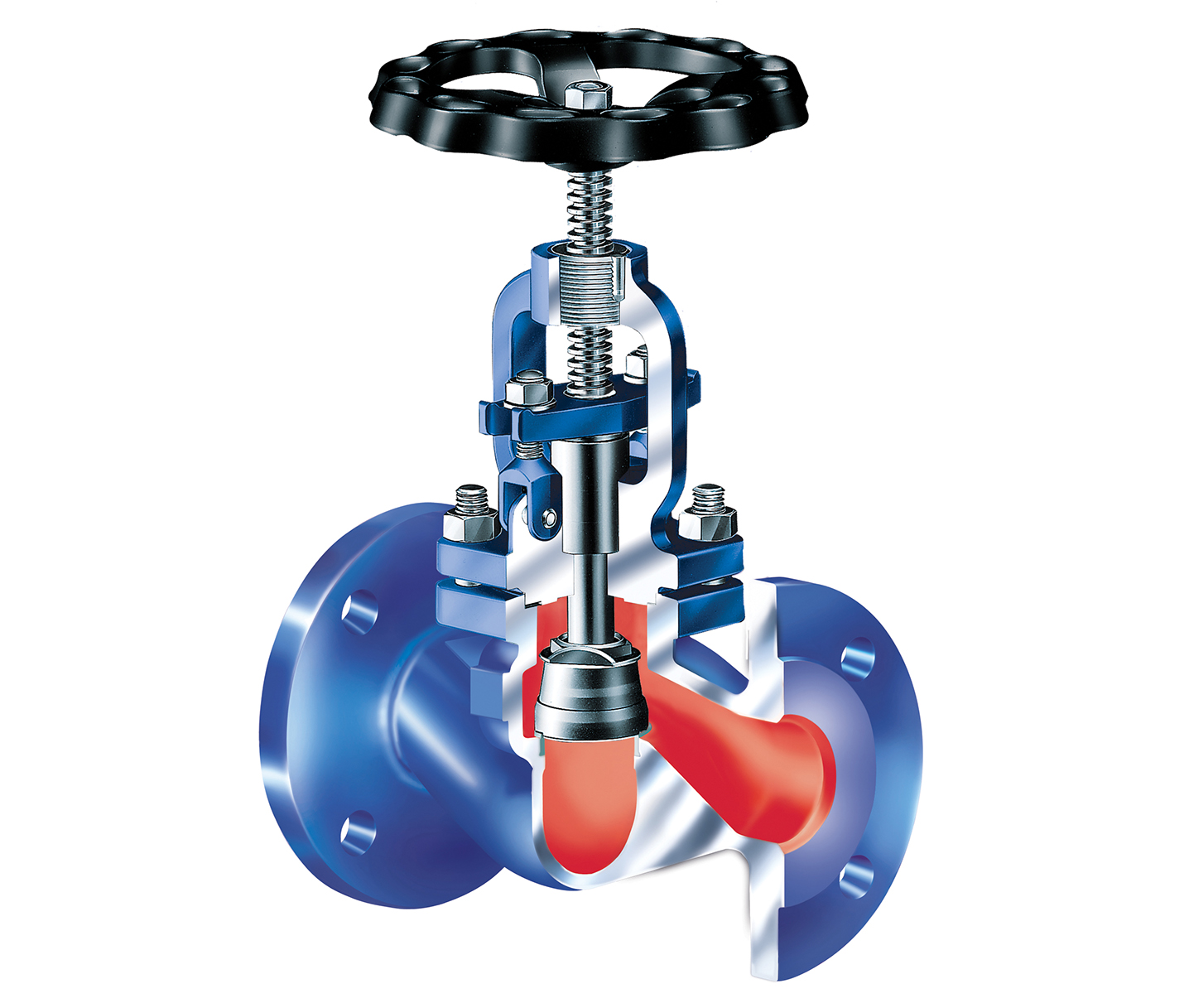

ARI-STOBU

ARI-STOBU er en avstengningsventil uten belg som ofte brukes til damp, varmt vann, prosessvann etc. Den blir ofte referert til som en pakkbokstettende seteventil. ARI-STOBU er tilgjengelig med flenser, sveiseender og gjenger i støpejern, seigjern, karbonstål og syrefast stål. Den finnes i standard rett-løps utførelse eller som skråsete (Y-pattern) og vinkelløp. ARI-STOBU kan leveres med pneumatisk eller elektrisk aktuator. Pakkbokstettende seteventiler er ikke vedlikeholdsfrie. Nesten alle ventiler med pakkbokspakning krever ettersyn og eventuelt etterstramming av pakkboks. ARI-STOBU er en rimeligere variant for de enklere applikasjoner sammenlignet med ARI-FABA, som er en mer sofistikert ventil.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Flenset anslutning
  • Sveiseender eller gjenger på forespørsel
  • Dimensjoner: DN15 - DN500
  • Trykklasse: PN10 - PN160
  • Leveres med ratt, pneumatisk eller elektrisk aktuator
  • Metalltettende on/off plugg. Reguleringsplugg, balansertplugg, myktettende eller SDNR utførelse på forespørsel (SDNR - stengbar tilbakeslagsventil)
  • Kan leveres med kjettingratt, spindelforlenger, endebrytere, skråsete eller vinkelløp på forespørsel
Tekniske data
  • Byggelengde ihht DIN EN 558 series FTF-1
  • Tetthetsklasse DIN EN 12266-1, Klasse A
Teknisk dokumentasjon
  • PED 2014/68/EU
  • ATEX 2014/34/EU
  • TA-Luft på forespørsel
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell
Mulige materialsammensetninger
Beskrivelse:  Materialer:
Hus: Støpejern EN-JL 1040, seigjern EN-JS 1049, karbonstål 1.0619+N, syrefast stål 1.4408, smidd stål 1.0460, høy temperatur stål 1.7335
Overdel: Støpejern EN-JL 1040, seigjern EN-JS 1049, karbonstål 1.0619+N, syrefast stål 1.4408, smidd stål 1.0460, høy temperatur stål 1.7335
Plugg: Rustfritt stål 1.4021+QT / 1.4025, syrefast stål 1.4571, PTFE myktettende, 1.7335 / stellit 6
Sete: Rustfritt stål 1.4021+QT, syrefast stål 1.4551, syrefast stål 1.4408 (i huset), Rødgods CuSn10-CU, stellite 21
Spindel: Rustfritt stål 1.4021+QT, Syrefast stål 1.4571, Rødgods CuSn10-CU, 1.4122+QT
Tetning: Metall-tettende
Pakkboks: Standard pakkboks med grafitt
Håndratt: Støpejern EN-JL1040 epoksymalt
Fig.22.006 Hus i Seigjern GGG40.3 (EN-JS 1049), m/ratt
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
00550301 15 16 16 130 Flenset
00550302 20 16 16 150 Flenset
00550303 25 16 16 160 Flenset
00550304 32 16 16 180 Flenset
00550305 40 16 16 200 Flenset
00550306 50 16 16 230 Flenset
00550307 65 16 16 290 Flenset
00550308 80 16 16 310 Flenset
00550309 100 16 16 350 Flenset
00550310 125 16 16 400 Flenset
00550311 150 16 16 480 Flenset
00550312 200 16 16 600 Flenset
Fig.35.006 Hus Karbonstål 1.0619+N, m/ratt
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
00550003 15 40 40 130 Flenset
00550004 20 40 40 150 Flenset
00550005 25 40 40 160 Flenset
00550006 32 40 40 180 Flenset
00550007 40 40 40 200 Flenset
00550008 50 40 40 230 Flenset
00550009 65 40 40 290 Flenset
00550010 80 40 40 310 Flenset
00550011 100 40 40 350 Flenset
00550012 125 40 40 400 Flenset
00550013 150 40 40 480 Flenset
00550014 200 40 40 600 Flenset
Fig.52.006/55.006 Hus i Syrefast stål 1.4408, m/ratt
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
00550109 65 16 16 290 Flenset
00550110 80 16 16 310 Flenset
00550111 100 16 16 350 Flenset
00550203 15 40 40 130 Flenset
00550204 20 40 40 150 Flenset
00550205 25 40 40 160 Flenset
00550206 32 40 40 180 Flenset
00550207 40 40 40 200 Flenset
00550208 50 40 40 230 Flenset
00550209 65 40 40 290 Flenset
00550210 80 40 40 310 Flenset
00550211 100 40 40 340 Flenset
