ARI ZETRIX

Trippeleksentriske ventiler benyttes for krevende applikasjoner hvor vi har kombinasjoner med høy temperatur og trykk. Markeder som benytter trippeleksentrisk dreiespjeldventil er typisk olje & gass, petrokjemisk industri, kjemisk industri, varmt vann, damp, fjernvarme, papir & cellulose.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper

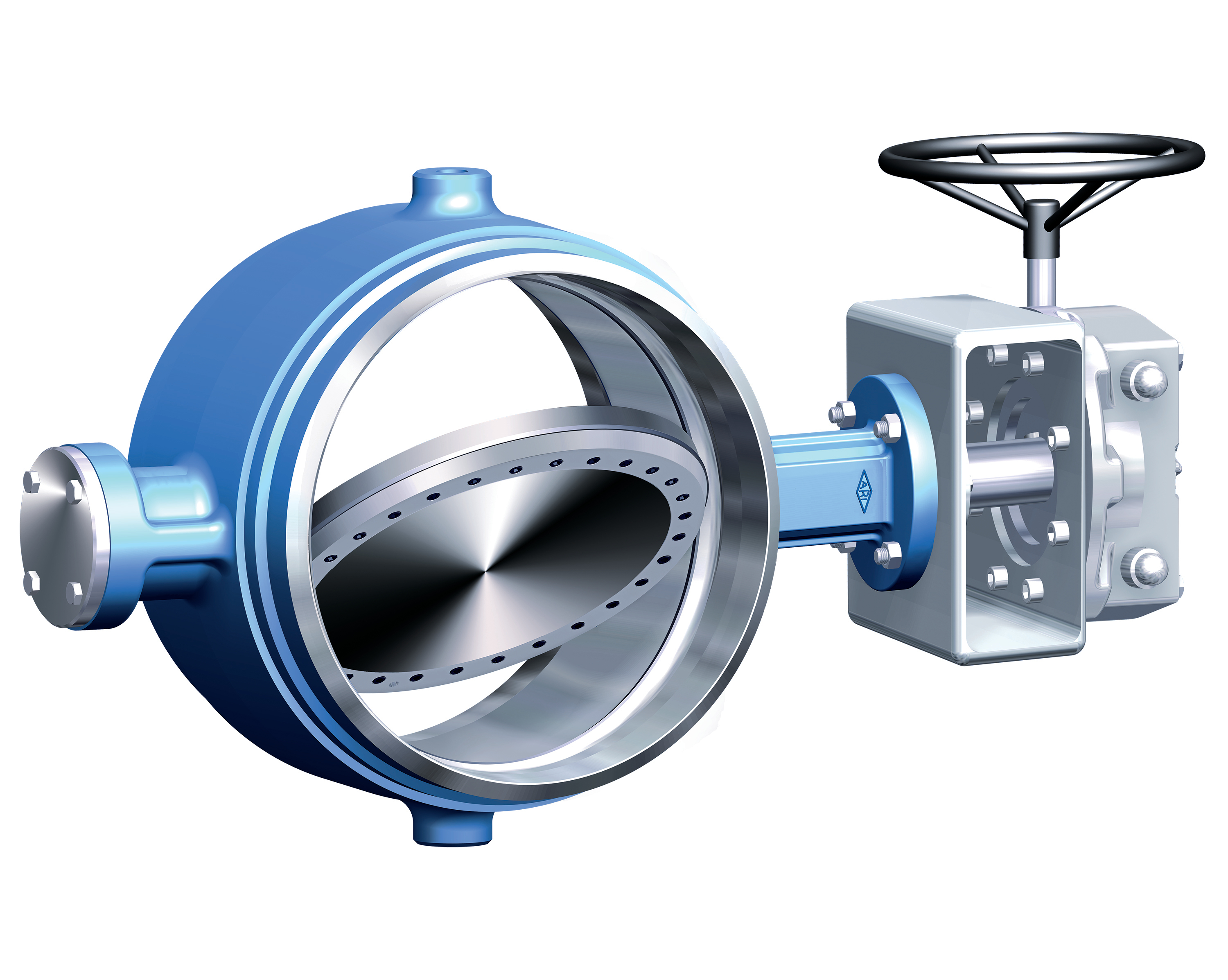

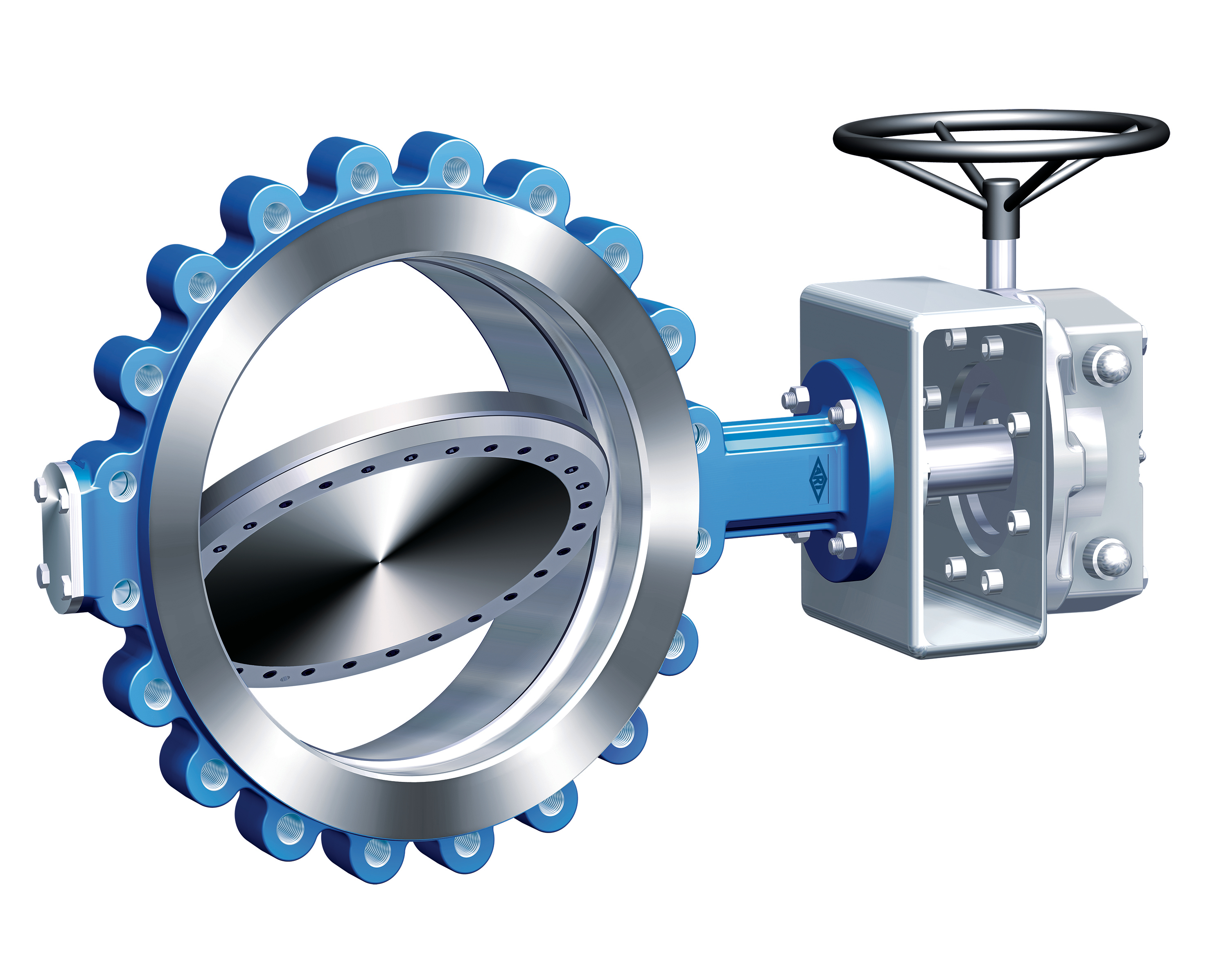

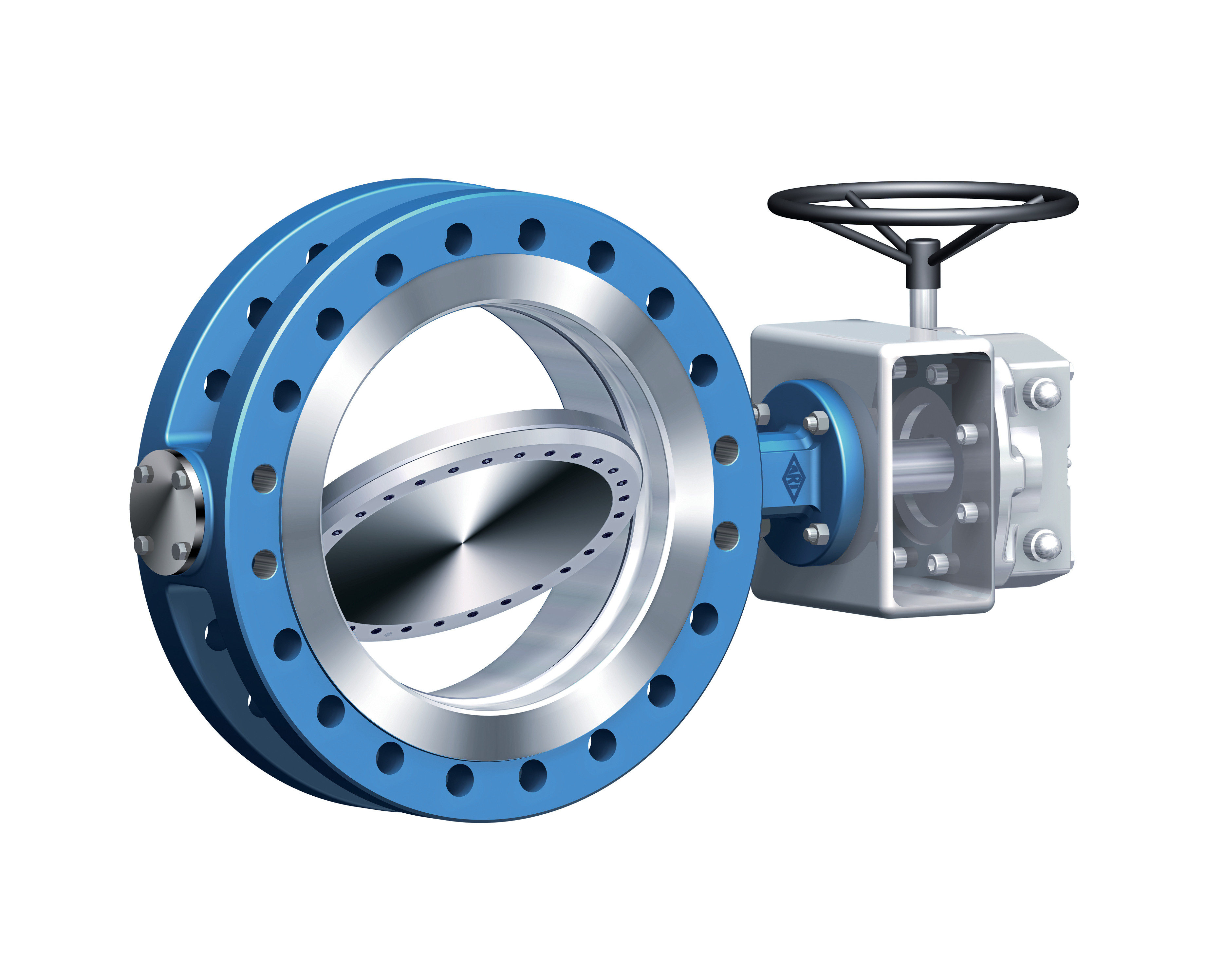

  • Tilgjengelig i lug, dobbeltflenset eller med sveiseender
  • DIN: DN80 - DN1200, PN10 - 40 / DN80-DN600 PN63-100
  • ANSI: 3" - 48", Class 150-600
  • Temperatur område fra -60°C til  +427°C
  • Materialer hus: Karbonstål 1.0619+N / WCB, syrefast stål 1.4408 og spesialer på forespørsel
  • Materialer spjeldblad: Karbonstål 1.0619+N / WCB. syrefast stål 1.4408 og spesialer på forespørsel
  • Materialer spindel: Rustfritt 1.4021+QT, syrefast stål 1.4541
  • Metalltetning, Stellite 21
  • Lamellar seal rings 1.4462
  • Manøvrering: Manuelle med gir, pneumatisk, elektrisk eller hydraulisk aktuator
Teknisk dokumentasjon
  • Design EN 12516, ASME B16.34, API 609
  • Anslutning EN 1092, ASME 16.5, ASME 16.47
  • Byggelengde dobbel flenset: DIN EN 558-1 series 13, ISO 5752, API 609
  • Byggelengde lug: DIN EN 558-1 series 16, ISO 5752
  • Byggelengde sveiseender: DIN EN 558-1 series 14, ISO 5752
  • Aktuator montasje iht ISO 5211
  • Tetthetsklasse DIN EN 12266-1 Rate A, API 598 og API 6D (tosidig tettende)
  • NACE MR0175 & MR0103
  • Trykk-Temperatur profil iht EN 192, ASME B16.34
  • TA-Luft / ISO 15848-1
  • Øvrige godkjennelser iht ATEX, FireSafe (DIN EN10497 / API 607), SIL
