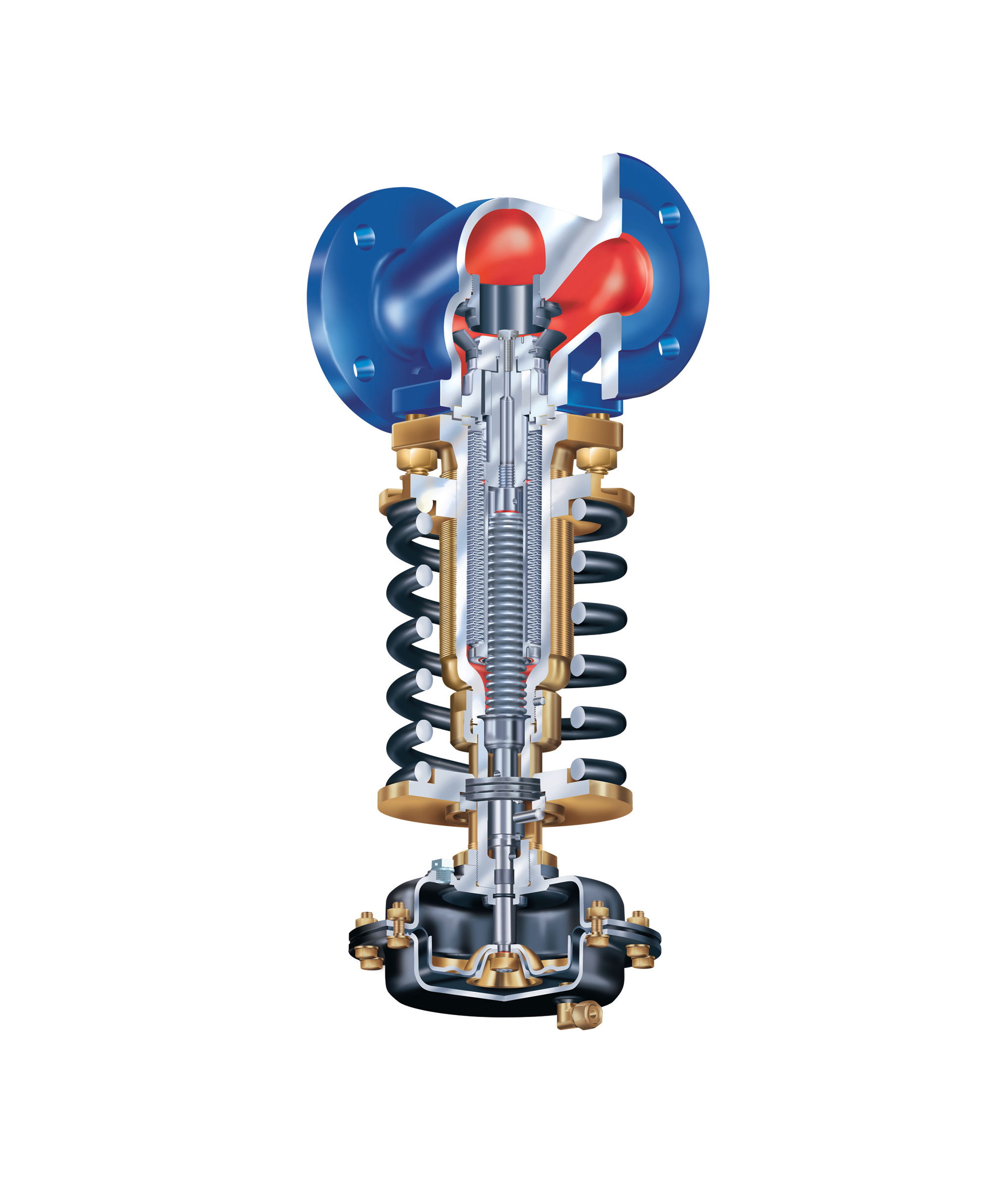

ARI-PREDU TRYKK-REDUKSJONSVENTIL

ARI-PREDU fig. 701 er en rettløps trykk-reduksjonsventil med membranaktuator. Kompakt design.

Funksjon: Selvopererende, proporsjonal trykkreduksjonsventil som reduserer trykket fra oppstrøm (P1) siden til nedstrøm (P2) siden. Dersom trykket nedstrøms øker, stenger ventilen.

Tilgjengelig i flenset utgave. Finnes med hus i støpejern, seigjern, karbonstål og syrefast stål.

Membran i NBR (standard) eller i EPDM. Aktuatorer i forskjellige størrelser.


Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Med skrudd setering
  • Selvopererende
  • For horisontal montering med aktuator ned
  • Finnes med en del opsjoner som: water seal pot, flow divider, myktettende PTFE-plugg
Bruksområder
  • For kontroll og regulering av damp, hetvann, vann, nøytrale gasser og andre væsker
  • For industri, offshore, skipsindustri, varme/kjøleanlegg og ventilasjon
Tekniske data
  • Flenset.
  • DIN: DN15-150, PN16-40
  • ANSI: 1" - 6", ANSI class 150-300
  • Byggelengder iht DIN EN 558 series FTF-1 / ANSI B16.10
  • Water seal pot for damp applikasjoner
  • Opsjon: PTFE myktettende, flow divider (støy reduksjon)
Teknisk dokumentasjon
  • PED 2014/68/EU
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell
Mulige materialsammensetninger:
Beskrivelse: Materialer:
Hus: Støpejern EN-JL1040, seigjern EN-JS1049, karbonstål 1.0619+N, syrefast stål 1.4408
Overdel: Seigjern EN-JS1049, syrefast 1.4408
Trim (sete & plugg): Rustfritt stål 1.4021+QT
Belg: Syrefast stål 1.4571
Pakninger: Standard grafitt
Membran i aktuator: NBR standard (maks temp. +100C), opsjon EPDM (maks temp. +130C)
Trykk-reduksjonsområder (bar): 0,2-0,6 / 0,5-1,2 / 0,8-2,5 / 2,0 -5,0 / 4,5-10 / 8,0-16,0 bar
