POSISJONSGIVNING PÅ MANUELLE VENTILER

Endebrytere kan monteres på manuelle kuleventiler og dreiespjeldventiler.
Endebryterbokser som er klargjort med F05 hullboring og lang spindel kan med brakett MSH tilsluttes ventilenes ISO 5211 anslutning.
Dobbeltsensorer fra Pepperl & Fuchs, IFM eller tilsvarende som monteres normalt med aktuator tilslutning 80x30mm kan med brakett MSH-EPV tilsluttes ventilenes ISO 5211 anslutning.
En spesiell mutter som festes til ventilspindel overfører ventilens bevegelse til endebryter.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper

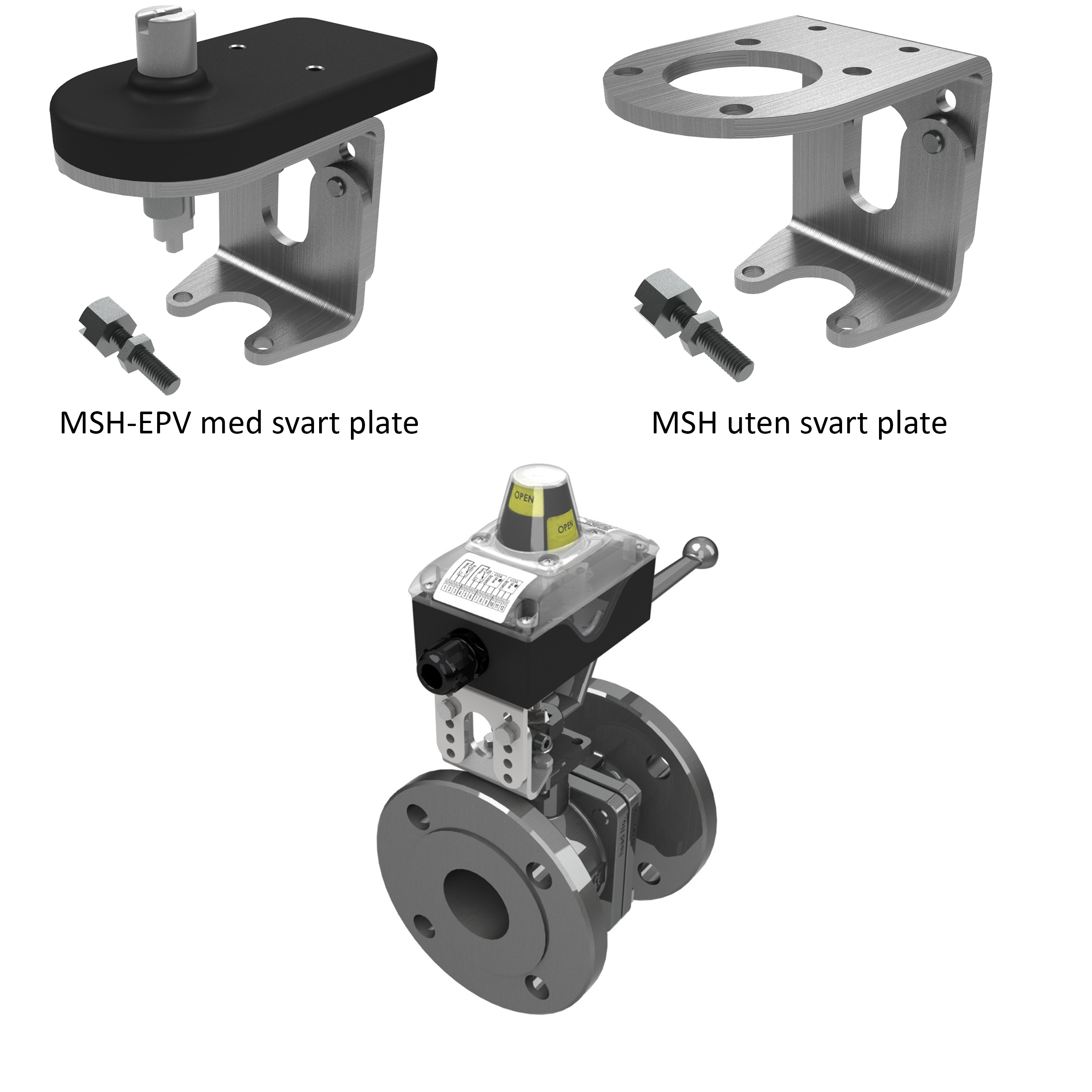

  • MSH-EPV braketter er tilgjengelig i forskjellige ISO 5211 tilslutninger
  • Ved å fjerne den sorte platen på MSH-EPV får man MSH brakett
  • Braketthøyde er justerbar i 5 forskjellige høyder
  • Mutterstørrelse kan endres til de forskjellige brakettene
  • Brakett og mutter leveres i rustfritt materiale AISI 304 og AISI 303
BRAKETTER FOR POSISJONSGIVNING PÅ MANUELLE VENTILER
Varenr Type ISO 5211 endebryter side ISO 5211 ventil side Mutter størrelse
04130206 MSH - EPV F-05 F-05 M5
04130207 MSH-EPV F-05 F-07 M6
04130208 MSH-EPV F-05 F-10 M8
04130209 MSH - EPV F-05 F-04 M5
