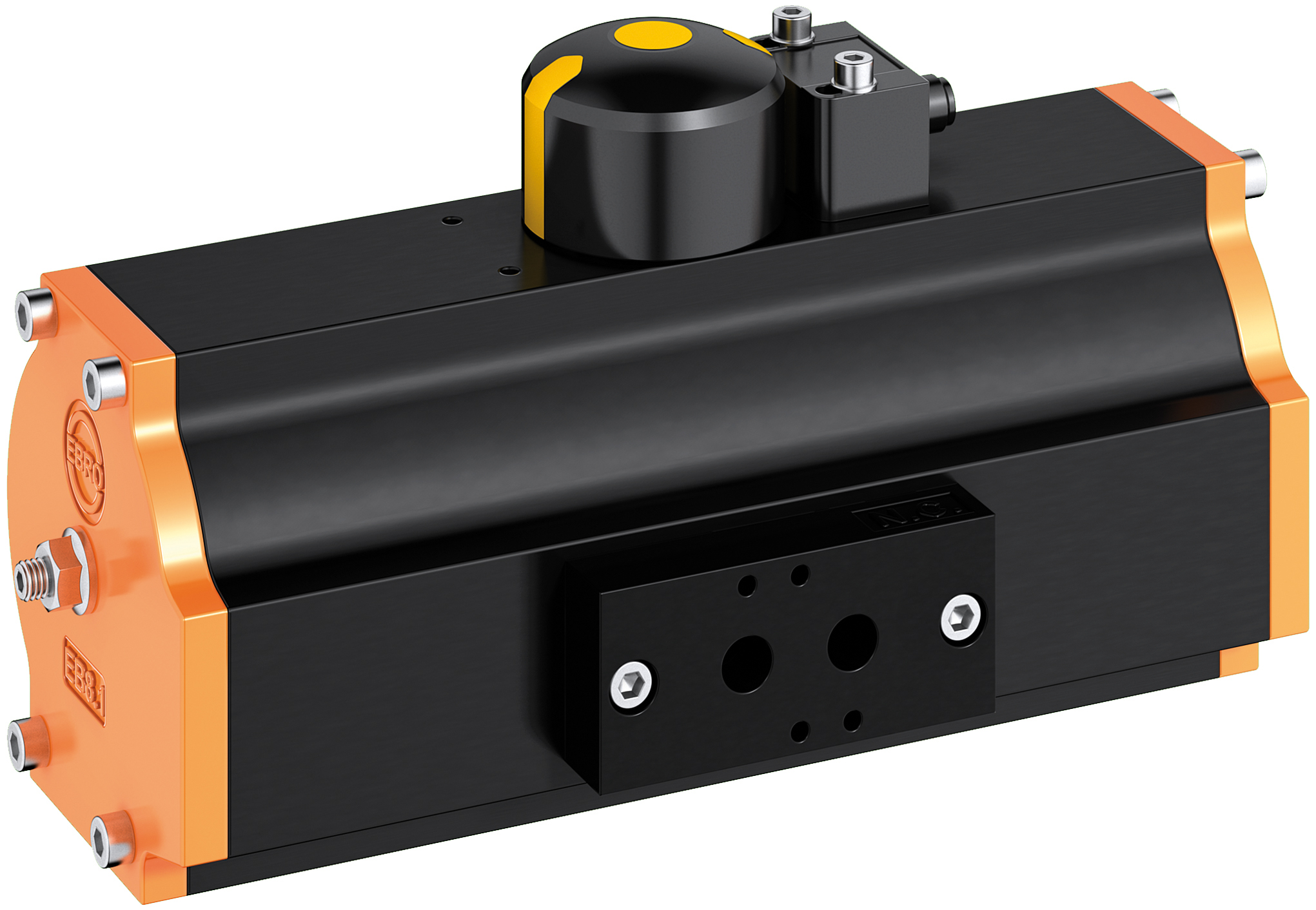

EBRO PNEUMATISK AKTUATOR

10414

EBRO quarter-turn pneumatiske aktuator, åpner og lukker spjeldet på dreiespjeldventiler med en kvart omdreining (dreiebevegelse fra 0° til 90°). Dreiespjeldventiler krever en quarter-turn aktuator når spjeldet skal dreies ut og inn av sete.

EBRO pneumatisk aktuator har scotch-yoke prinsippet som overfører lineær kraft til en roterende kraft. Det gir et økt dreiemoment ved starten og slutten av spjeldbevegelsen i en dreiespjeldventil.

EBRO pneumatiske aktuator har et kompakt design, samt leveres som enkeltvirkende (SYS) for Fail to Open/ Fail to Close og dobbeltvirkende (SYD) utførelse.

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Vedlikeholdsfri
  • Visuell posisjonsindikator
  • Endestopper kan justeres +/- 3°
  • Magnetventil- og endebrytertilkobling iht VDI/VDE 3845
  • Overflatebehandlet med høy marine kvalitetslegering, hard-anodisert aluminium (Tufram coating/syrefast utførelse på forespørsel)
Tekniske data
  • Tilkobling ihht ISO 5211 (spindeltilknytning utformet som stjerne)
  • Minimum 2,5 bar og maks 8 bar lufttrykk
  • EB 4.1 tom EB 12.1 har endebrytertilkobling 80x30 mm, spindel-høyde 30 mm
  • Kan brukes i temperaturområdet -20°C til +80°C (lavere og høyere temperaturområde på forespørsel)
Teknisk dokumentasjon
  • ATEX 2014/34/EU på forespørsel
EBRO dobbeltvirkende pneumatisk aktuator
Varenr Type ISO 5211 / innvendig stjerne (mm)
07792001 EB 4.1 SYD F04 / 11
07792002 EB 5.1 SYD F05 / 14
07792003 EB 6.1 SYD F05 - F07 / 17
07792004 EB 8.1 SYD F07 - F10 / 22
07792005 EB 10.1 SYD F07 - F10 / 22
07792006 EB 12.1 SYD F10 - F12 / 27
07792011 EB 4.1 SYD F03 / 11
07792012 EB 5.1 SYD F04 / 11
07792013 EB 6.1 SYD F05 - F07 / 14
07792014 EB 8.1 SYD F05 - F07 / 17
07792015 EB 10.1 SYD F07 - F10 / 17
07792016 EB 12.1 SYD F10 - F12 / 22
07792017 EB14.1-SYD F12-F16 / 36
07792024 EB 8.1 SYD F 05 - 07 / 16
07792025 EB 9.1 SYD F07 - 10 / 22
EBRO enkeltvirkende pneumatisk aktuator
Varenr Type ISO 5211 / innvendig stjerne (mm) Fjær pakke
07793001 EB 5.1 SYS 5 F04 /11 Il
07793002 EB 6.1 SYS 55 F05 - F07 / 14 II
07793003 EB 8.1 SYS 60 F05 - F07 / 17 I
07793004 EB 10.1 SYS 55 F07-F10 / 17 II
07793005 EB 12.1 SYS 60 F10 - F12 / 22 l
07793101 EB 5.1 SYS 55 F05 / 14 II
07793102 EB 6.1 SYS 55 F04 / 11 ll
07793103 EB 8.1 SYS 50 F05 - F07 / 17 lll
07793104 EB 10.1 SYS 60 F07 - F10 / 17 l
07793105 EB 12.1 SYS 40 F10 - F12 / 22 lV
07793117 EB 14.1 SYS 60 F12 / 27 l
07793118 EB 16.1 SYS 60 F12 / 46 l
07793125 EB 9.1 SYS 60 F07 - F10 / 17 l
07793204 EB 10.1 SYS 40 F07-F10 / 17 lV
07793225 EB 9.1 SYS 40 F07 - F10 / 17 lV
