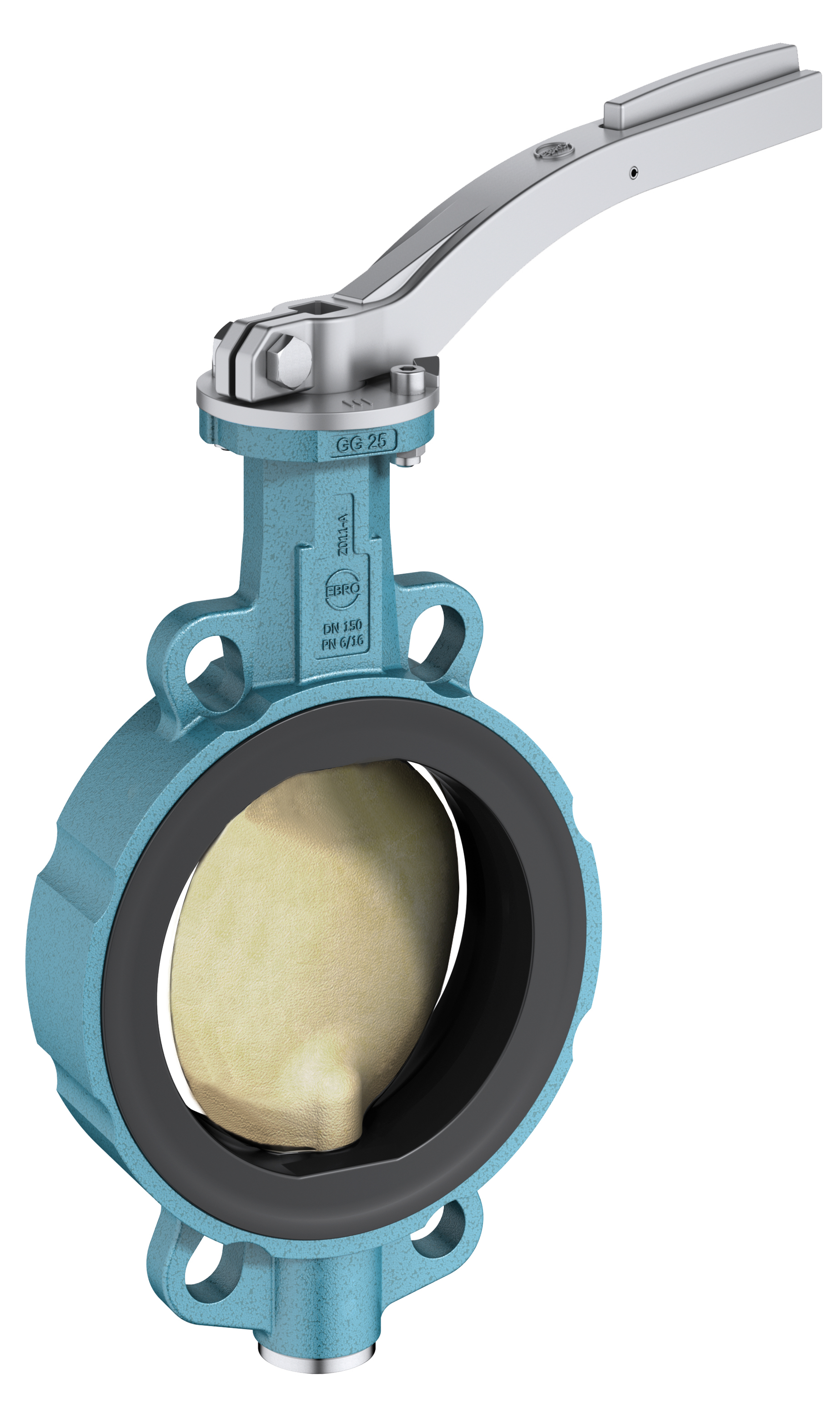

EBRO Z 011-A WAFER, ALUMINIUM-BRONSE

EBRO Z 011-A dreiespjeldventil med myktettende sete av NBR og spjeld av aluminum-bronse. Den er hovedsakelig tiltenkt sjøvannsapplikasjoner ettersom aluminum-bronse har god resistens mot sjøvann med temperatur opp til 30-35°C.

Leveres standard med spak, kan påmonteres med gir, pneumatisk eller elektrisk aktuator.

Ventilen kan leveres i flere materialer som Duplex eller andre høyverdige materialer på forespørsel.

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Ventilene er tilpasset flere typer flensanslutninger iht DIN /ANSI / JIS
  • Anti blow-out spindel
  • 2-delt spindel (gjennomgående på forespørsel)
Tekniske data
  • Toppflens ihht ISO 5211
  • Tetthetsklasse DIN EN 12266-1, Klasse A
  • Byggelengde DIN EN 558 Series 20
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU på forespørsel
  • Sertifikat EN 10204-3.1 på forespørsel
  • DNV sertifikat for "Classification of Ships and Offshore Standard DNV-OS-D101, Marine and Machinery Equipment "
Teknisk tabell

Hus: Støpejern GG25
Spjeld: Aluminium-bronse
Spindel: Rustfritt stål AISI 430F
Sete: NBR
Overflatebehandling:  Epoksy 60 µm
Påmontert spak
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07701108 50 6, 10, 16 / 150 # 16 43 Spak
07701109 65 6, 10, 16 / 150 # 16 46 Spak
07701110 80 6, 10, 16 / 150 # 16 46 Spak
Fri spindel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07702417 350 10 10 78 Fri spindel
07702418 400 10 10 102 Fri spindel
07702419 500 10 10 127 Fri spinde
