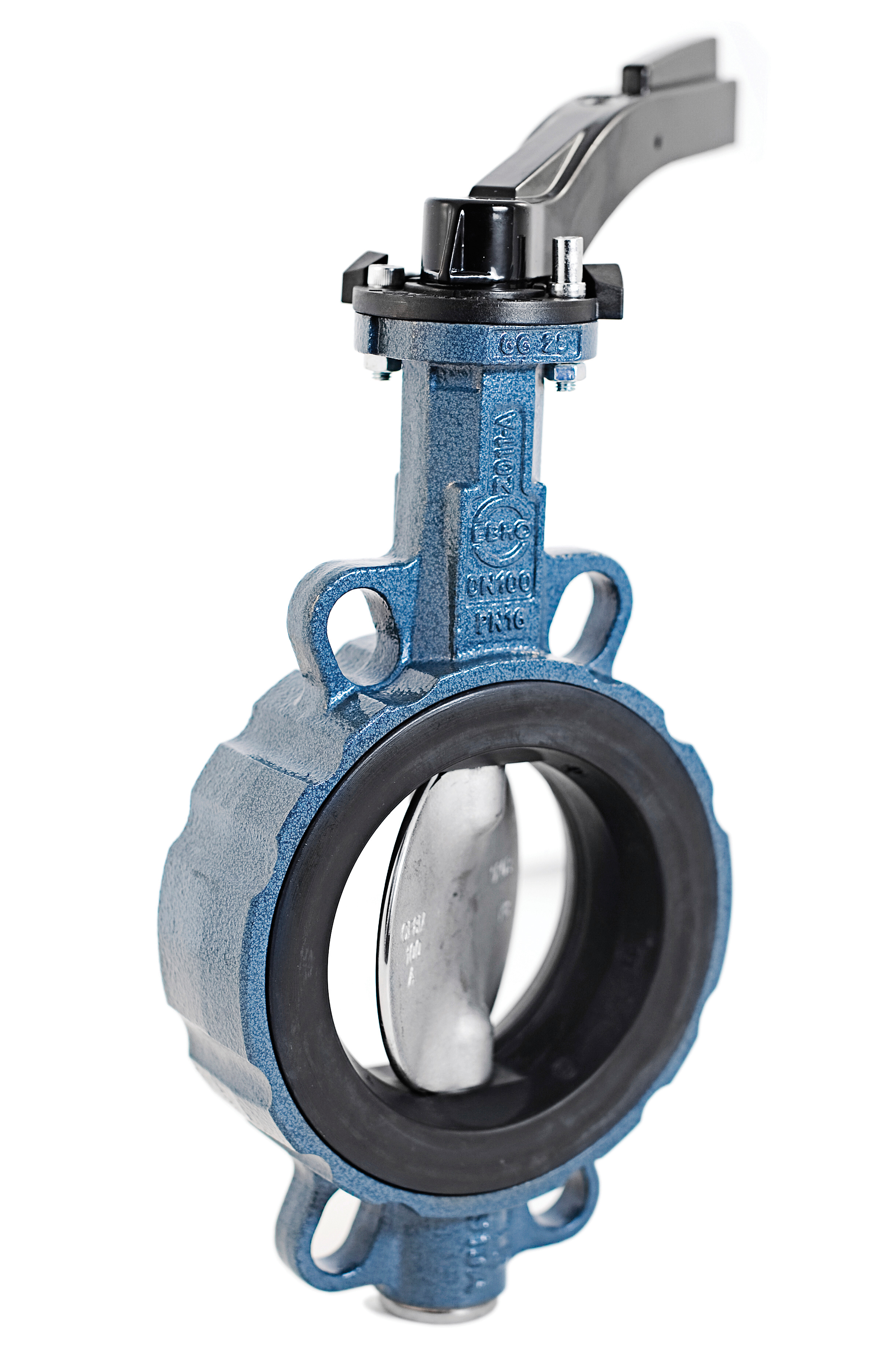

EBRO Z 011-A WAFER, EPDM & NBR

EBRO Z 011-A er en sentrisk dreiespjeldventil med myktettende sete av EPDM eller NBR.

EPDM har god resistens mot glykolbaserte løsninger, UV og ozon, samt kjemiske løsninger. EPDM er ikke resistent mot oljebaserte løsninger.

NBR har høy mekanisk slitestyrke og står godt i abrasive miljøer, samt fungerer godt i oljebaserte løsninger. NBR har dårlig resistens mot UV og ozon.

Leveres standard med spak eller gir, kan påmonteres med pneumatisk eller elektrisk aktuator.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Ventilene er tilpasset flere typer flensanslutninger iht DIN /ANSI / JIS
  • DN20 tom DN300 har hus i støpejern
  • DN350 tom DN400 har hus i seigjern
  • Anti blow-out spindel
  • 2-delt spindel (gjennomgående på forespørsel)
  • EN 161 sertifiserte ventiler på forespørsel
Tekniske data
  • Toppflens ihht ISO 5211
  • Tetthetsklasse DIN EN 12266-1, Klasse A
  • Byggelengde DIN EN 558 Series 20
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU på forespørsel
  • Sertifikat EN 10204-3.1 på forespørsel
  • DNV sertifikat for "Classification of Ships and Offshore Standard DNV-OS-D101, Marine and Machinery Equipment "
Teknisk tabell
Hus: Støpejern GG25/Seigjern GGG40
Spjeld: Syrefast stål AISI 316
Spindel: Rustfritt stål AISI 430F
Sete: Se varianter
Overflatebehandling: Epoksy 60 µm
EPDM sete, Spak /Gir
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07701007 40 6, 10, 16, 150# 16 33 Spak
07701008 50 6, 10, 16 / 150# 16 43 Spak
07701009 65 6, 10, 16 / 150# 16 46 Spak
07701010 80 6, 10, 16 / 150# 16 46 Spak
07701011 100 6, 10, 16 / 150# 16 52 Spak
07701012 125 6, 10, 16 / 150# 16 56 Spak
07701013 150 6, 10, 16 / 150# 10 56 Spak
07701014 200 6, 10, 16 / 150# 10 60 Spak
07702015 250 6, 10, 16 / 150# 10 68 Gir
07702016 300 6, 10, 16 / 150# 10 78 Gir
07702017 350 10 6 78 Gir
07702018 400 10 3 102 Gir
NBR Sete, Spak /Gir
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07701307 40 6, 10, 16 / 150# 16 33 Spak
07701308 50 6, 10, 16 / 150# 16 43 Spak
07701309 65 6, 10, 16 / 150# 16 46 Spak
07701310 80 6, 10, 16 / 150# 16 46 Spak
07701311 100 6, 10, 16 / 150# 16 52 Spak
07701312 125 6, 10, 16 / 150# 16 56 Spak
07701313 150 6, 10, 16 / 150# 10 56 Spak
07701314 200 6, 10, 16 / 150# 10 60 Spak
07702316 300 6, 10, 16 / 150# 10 78 Gir
07702317 350 10 6 78 Gir
07702318 400 10 3 102 Gir
07702320 500 10 3 127 Gir
NBR Sete, fri spindel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07700107 40 6, 10, 16 / 150# 16 33 Fri spindel
07700108 50 6, 10, 16 / 150# 16 43 Fri spindel
07700109 65 6, 10, 16 / 150# 16 46 Fri spindel
07700110 80 6, 10, 16 / 150# 16 46 Fri spindel
07700111 100 6, 10, 16 / 150# 16 52 Fri spindel
07700112 125 6, 10, 16 / 150# 16 56 Fri spindel
07700113 150 6, 10, 16 / 150# 10 56 Fri spindel
07700114 200 6, 10, 16 / 150# 10 60 Fri spindel
07700115 250 6, 10, 16 / 150# 10 68 Fri spindel
07700116 300 6, 10, 16 / 150# 10 78 Fri spindel
EPDM Sete, fri spindel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07700004 20 6, 10, 16 / 150# 10 33 Fri spindel
07700005 25 6, 10, 16 / 150# 10 33 Fri spindel
07700006 32 6, 10, 16 / 150# 10 33 Fri spindel
07700007 40 6, 10, 16 / 150# 16 33 Fri spindel
07700008 50 6, 10, 16 / 150# 10 43 Fri spindel
07700009 65 6, 10, 16 / 150# 16 Fri spindel
07700010 80 6, 10, 16 / 150# 16 Fri spindel
07700011 100 6, 10, 16 / 150# 16 52 Fri spindel
07700012 125 6, 10, 16 / 150# 16 56 Fri spindel
07700013 150 6, 10, 16 / 150# 10 56 Fri spindel
07700014 200 6, 10, 16 / 150# 10 60 Fri spindel
07700015 250 6, 10, 16 / 150# 10 68 Fri spindel
07700016 300 6, 10, 16 / 150# 10 78 Fri spindel
07700017 350 10 6 78 Fri spindel
07700018 400 10 3 102 Fri spindel
07700019 450 10 3 114 Fri spindel
07700020 500 10 3 127 Fri spindel
07700021 600 10 3 154 Fri spindel
