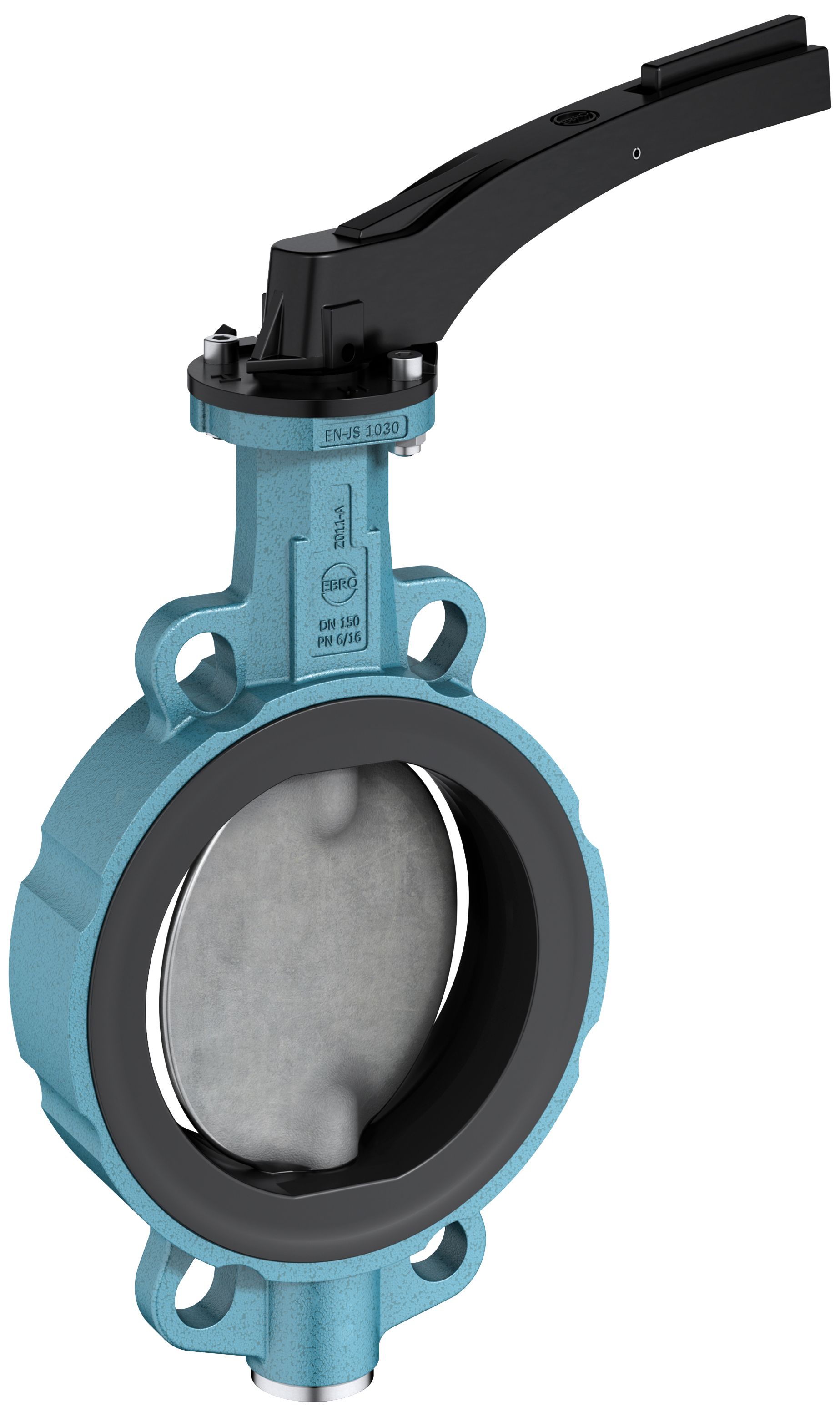

EBRO Z 011-A WAFER, SUPER DUPLEX

EBRO Z 011-A dreiespjeldventil med myktettende sete av NBR og spjeld av super duplex. Den er hovedsakelig tiltenkt sjøvannsapplikasjoner ettersom Super Duplex har svært god resistens mot sjøvann med temperatur opp til 40-45°C.

Leveres standard med spak eller fri spindel, kan påmonteres med gir, pneumatisk eller elektrisk aktuator.

Ventilen leveres i flere materialer som titan eller andre høyverdige materialer på forespørsel.

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Ventilene er tilpasset flere typer flensanslutninger iht DIN /ANSI / JIS
  • Anti blow-out spindel
  • 2-delt spindel (gjennomgående på forespørsel)
Tekniske data
  • Toppflens ihht ISO 5211
  • Tetthetsklasse DIN EN 12266-1, Klasse A
  • Byggelengde DIN EN 558 Series 20
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU på forespørsel
  • Sertifikat EN 10204-3.1 på forespørsel
  • DNV sertifikat for "Classification of Ships and Offshore Standard DNV-OS-D101, Marine and Machinery Equipment "
Teknisk tabell

Hus: Støpejern GG25
Spjeld: Super Duplex 1.4469
Spindel: Rustfritt stål AISI 430F
Sete: NBR
Overflatebehandling: Epoksy 60 µm
Påmontert spak
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07701408 50 6, 10, 16 / 150# 16 43 Spak
07701409 65 6, 10, 16 / 150# 16 46 Spak
07701410 80 6, 10, 16 / 150# 16 46 Spak
07701411 100 6, 10, 16 / 150# 16 52 Spak
07701412 125 6, 10, 16 / 150# 16 56 Spak
07701413 150 6, 10, 16 / 150# 10 56 Spak
07701414 200 6, 10, 16 / 150# 10 60 Spak
Fri spindel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07701415 250 6, 10, 16 / 150# 10 68 Fri spindel
07701416 300 6, 10, 16 / 150# 10 78 Fri spindel
