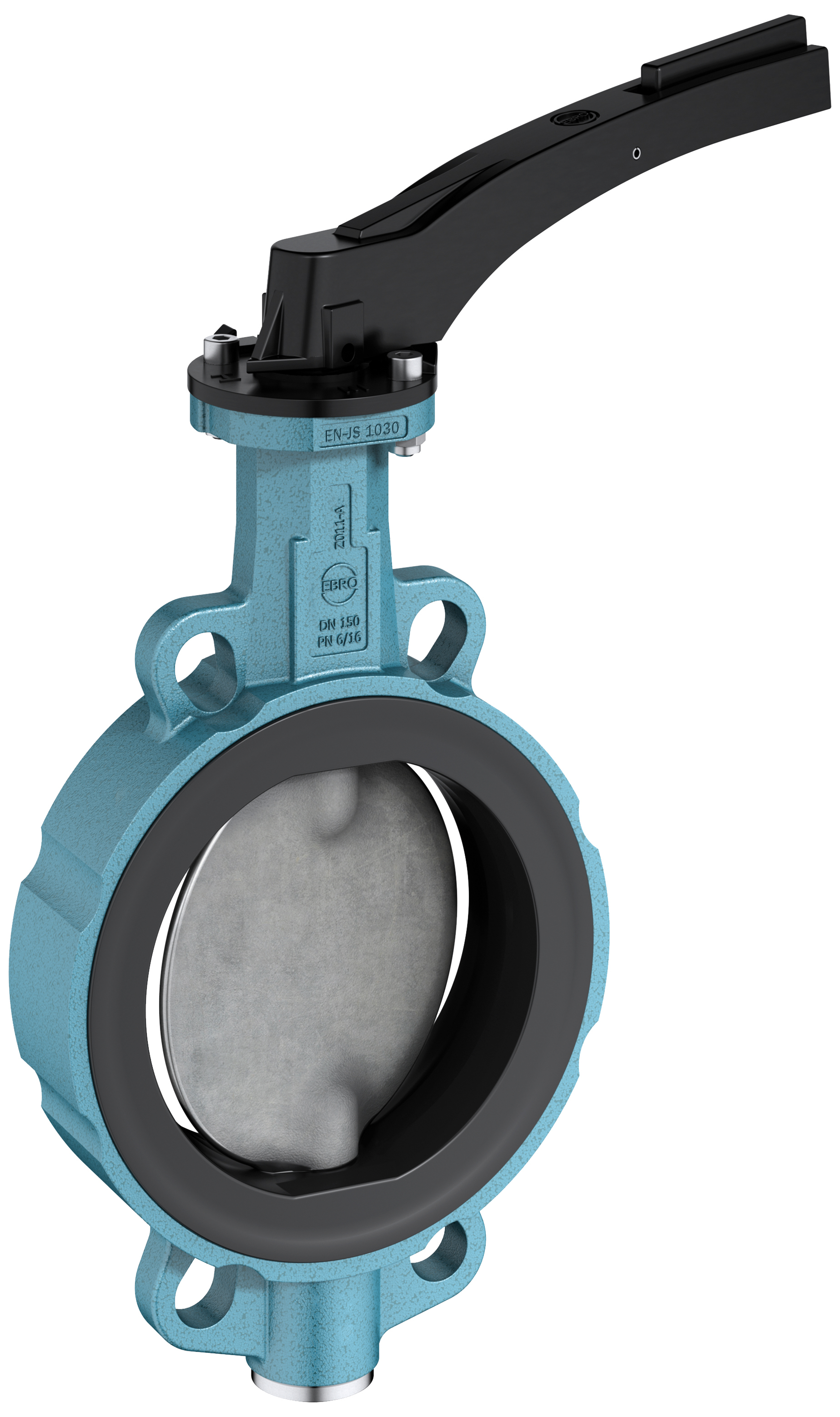

EBRO Z 011-B WAFER

EBRO Z 011-B dreiespjeldventil er en spesialversjon tilpasset krevende applikasjoner. Setet er vulkanisert til huset, spindelen er gjennomgående og i tillegg er spindelmaterialet forsterket.

Dreiespjeldventilen står godt i vakuumapplikasjoner, abrasive medier og mot mindre trykkslag. Tåler godt overdimensjonerte aktuatorer og er generelt designet for å tåle harde påkjenninger.

Leveres standard med fri spindel eller gir, kan påmonteres med pneumatisk eller elektrisk aktuator.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Ventilene er tilpasset flere typer flensanslutninger iht DIN /ANSI / JIS
  • Anti blow-out spindel
  • Spindel (TS) gjennomgående
Tekniske data
  • Toppflens ihht ISO 5211
  • Tetthetsklasse DIN EN 12266-1, Klasse A
  • Byggelengde DIN EN 558 Series 20
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU på forespørsel
  • Sertifikat EN 10204-3.1 på forespørsel
  • DNV sertifikat for "Classification of Ships and Offshore Standard DNV-OS-D101, Marine and Machinery Equipment"
Teknisk tabell
Hus: Støpejern GG25
Spjeld: Syrefast stål 1.4408
TS-Spindel: Rustfritt stål 1.4122
Sete: EPDM-Vulkanisert
Overflatebehandling: Epoksy 60µm
Fri spindel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07710308 200 6, 10, 16 / 150# 10 60 Fri spindel
07710309 250 6, 10, 16 / 150# 10 68 Fri spindel
07710310 300 6, 10, 16 / 150# 10 78 Fri spindel
07710311 50 6, 10, 16 / 150# 16 43 Fri spindel
07710312 65 6, 10, 16 / 150# 16 46 Fri spindel
07710313 80 6, 10, 16 / 150# 16 46 Fri spindel
07710314 100 6, 10, 16 / 150# 16 52 Fri spindel
07710315 125 6, 10, 16 / 150# 16 56 Fri spindel
07710316 150 6, 10, 16 / 150# 16 56 Fri spindel
Påmontert gir
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07712308 50 6, 10, 16 / 150# 16 43 Gir
07712309 65 6, 10, 16 / 150# 16 46 Gir
07712310 80 6, 10, 16 / 150# 16 46 Gir
07712311 100 6, 10, 16 / 150# 16 52 Gir
07712312 125 6, 10, 16 / 150# 16 56 Gir
07712313 150 6, 10, 16 / 150# 16 56 Gir
07712314 200 6, 10, 16 / 150# 10 60 Gir
07712315 250 6, 10, 16 / 150# 10 68 Gir
07712316 300 6, 10, 16 / 150# 10 78 Gir
