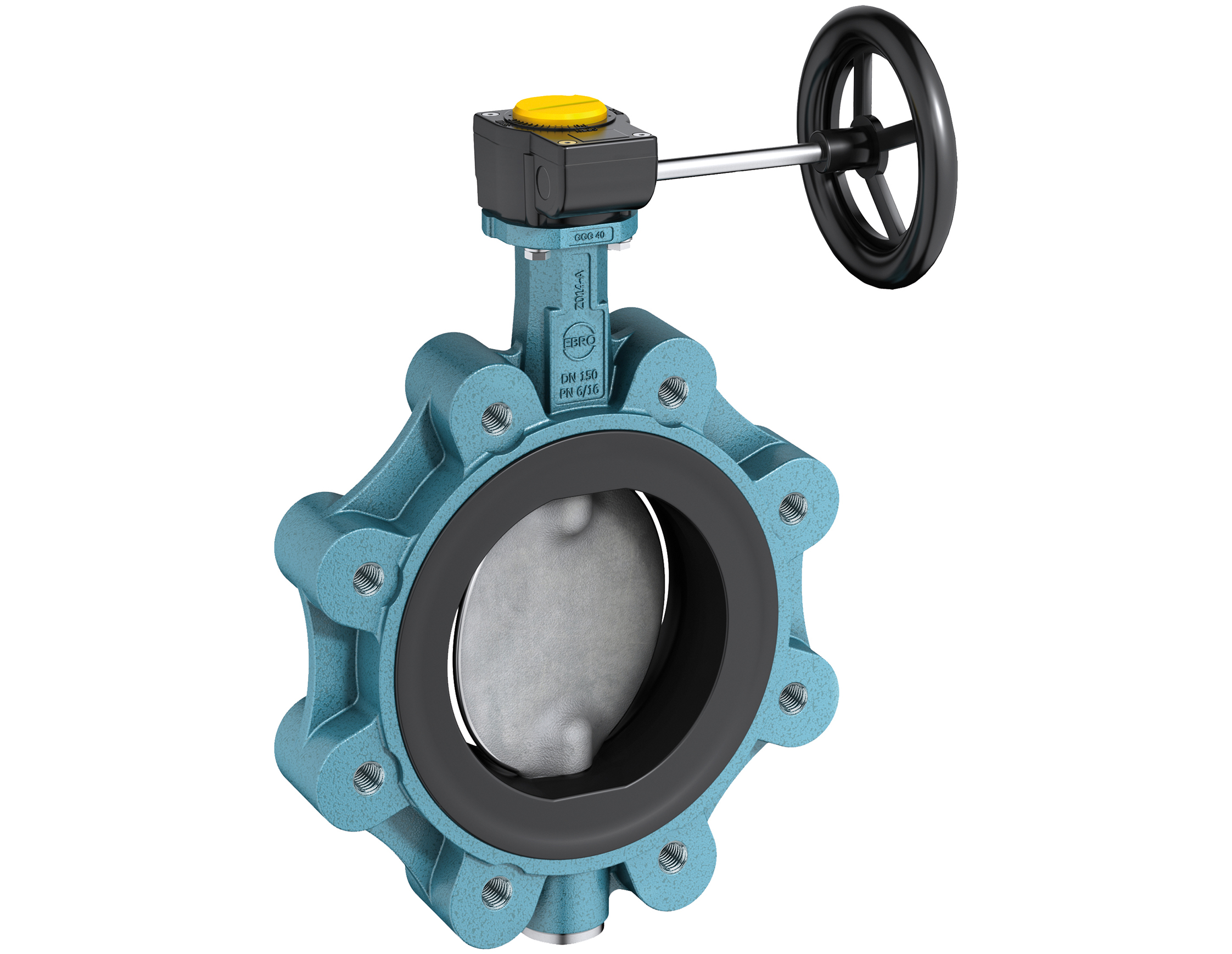

EBRO Z 014-A LUG, EPDM

EBRO Z 014-A dreiespjeldventil leveres i lug utførelse for å kunne stå som endemontert ventil.

Sete av EPDM har god resistens mot glykolbaserte løsninger, UV og ozon, samt kjemiske løsninger. EPDM er ikke resistent mot oljebaserte løsninger.

Leveres standard med spak eller gir med håndratt, kan påmonteres med pneumatisk eller elektrisk aktuator.

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Ventilene er tilpasset flere typer flensanslutninger iht DIN /ANSI / JIS
  • Anti blow-out spindel
  • 2-delt spindel (gjennomgående på forespørsel)
  • EN 161 sertifiserte ventiler på forespørsel
Tekniske data
  • Toppflens ihht ISO 5211
  • Tetthetsklasse DIN EN 12266-1, Klasse A
  • Byggelengde DIN EN 558 Series 20
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU på forespørsel
  • Sertifikat EN 10204-3.1 på forespørsel
  • DNV sertifikat for "Classification of Ships and Offshore Standard DNV-OS-D101, Marine and Machinery Equipment "
Teknisk tabell

Hus: Seigjern GGG40
Spjeld: Syrefast stål 1.4408
Spindel: Rustfritt stål AISI 430F
Sete: EPDM
Overflatebehandling: Epoksy 60µm
Påmontert spak
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07706005 25 10, 16 10 33 Spak
07706007 40 10,16 16 33 Spak
07706008 50 10, 16 16 43 Spak
07706009 65 10, 16 16 46 Spak
07706010 80 10, 16 16 46 Spak
07706011 100 10, 16 16 52 Spak
07706012 125 10, 16 16 56 Spak
07706013 150 10, 16 10 56 Spak
07706014 200 10 10 60 Spak
Påmonert gir
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07706015 250 10 10 68 Gir
07706016 300 10 10 78 Gir
Fri spindel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
07706017 350 10 6 78 Fri spindel
