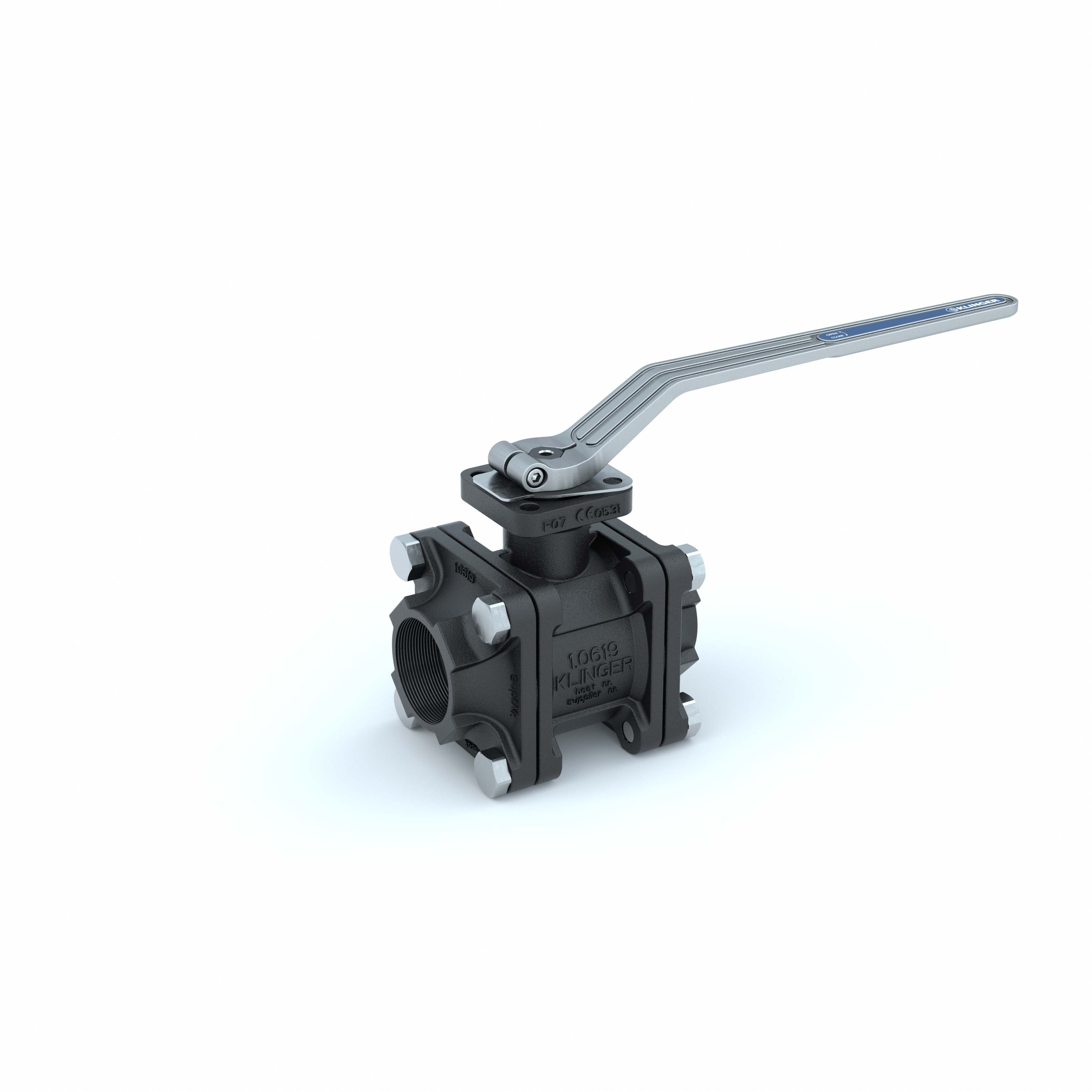

KLINGER ballostar KHA-G

KLINGER Ballostar KHA er en 3-delt kuleventil med gjenget anslutning BSP (G) og NPT-gjenger.

Ventilen har en spesiell tetningsoppbygning som består av forspente fjærende kuletetninger og AFLAS/grafitt pakkbokspakning.
Ventilen er svært robust og benyttes i meget krevende applikasjoner som for eksempel damp, gass, syrer/baser og mot slipende medier.

Toppflens ihht. ISO 5211 gir mulighet for montering av pneumatisk og elektrisk aktuator ved hjelp av braketter.

Konsultasjon i forbindelse med type og oppbygging anbefales.



Egenskaper
  • BSP-P eller NPT ANSI B 1.20.1 anslutning
  • 3-delt ventilhus
  • Karbonstål (VIII) eller Syrefast utførelse (Xc)
  • Antistatisk utførelse
  • Låsbar spak
  • «Double Block and Bleed» (DBB) og «Trunnion»-utførelse som tilvalg
  • Reguleringsmuligheter med V-port ball 10°, 30°, 60° og slisset spor
Tekniske data
  • Toppflens ihht ISO 5211
  • PN40 - 100
  • Lekkasjerate tetninger: EN 12266-1 P12 rate A
  • Fugitive emissions iht. ISO 15848/TA Luft
  • Byggelengde iht DIN EN 16722-114
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • FireSafe iht. EN ISO 10497 & API 607
  • Sertifikat EN 10204-3.1 på forespørsel
  • DNV type sertifikat for "Classification of Ships and Mobile Offshore Units"
Teknisk tabell
Hus: Se varianter
Kule: V4A
Tetning kule: Karbonfylt PTFE, KFC-25
Tetning pakkboks: AFLAS/grafitt
Spindel:

Rustfritt stål 1.4104 (Vlll)
Syrefast stål 1.4404 (Xc)

Karbonstål 1.0619 (VIII)
Varenr Dimensjon Trykklasse Byggelengde Anslutning
00115203 1/2" 100 85 BSP-P
00115204 3/4" 100 95 BSP-P
00115205 1" 63 105 BSP-P
Syrefast stål 1.4408 (Xc)
Varenr Dimensjon Trykklasse Byggelengde Anslutning
00117202 3/8" 63 75 BSP-P
00117203 1/2" 63 85 BSP-P
00117204 3/4" 63 95 BSP-P
00117205 1" 40 105 BSP-P
00117208 2" 40 150 BSP-P
