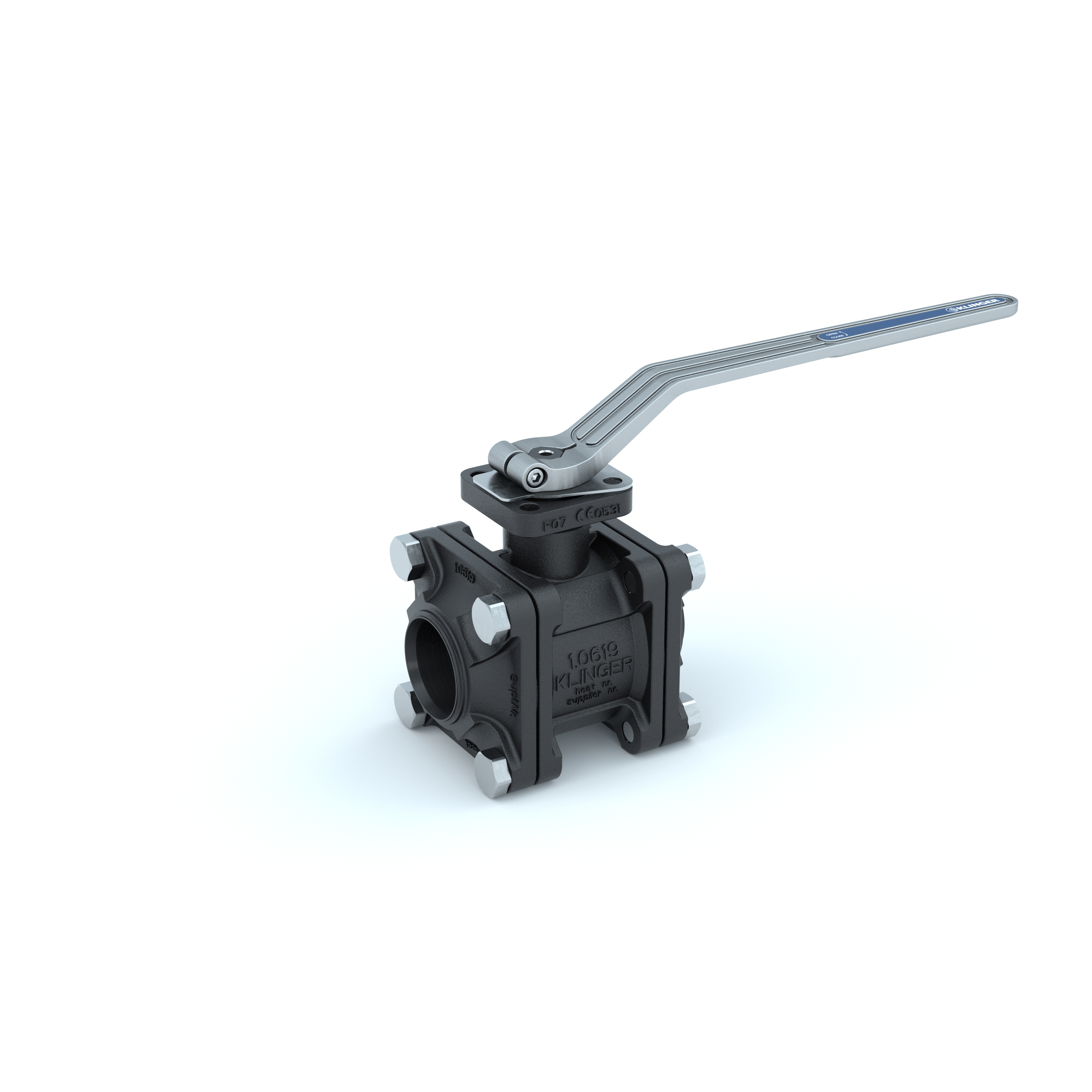

KLINGER Ballostar KHA-S

KLINGER Ballostar KHA er en 3-delt kuleventil med sveiseender.
Ventilen har en spesiell tetningsoppbygning som består av fjærbelastede tetningselementer og AFLAS/grafitt. Ventilen er svært robust og benyttes i meget krevende applikasjoner som for eksempel damp, gass, syrer/baser og mot slipende medier.

Toppflens ihht. ISO 5211 gir mulighet for montering av pneumatisk og elektrisk aktuator ved hjelp av braketter.

Konsultasjon ifm type og oppbygging anbefales.

Egenskaper
  • Korte sveiseender
  • 3-delt ventilhus
  • Karbonstål (VIII) eller Syrefast utførelse (Xc)
  • Antistatisk utførelse
  • Låsbar spak
  • «Double Block and Bleed» (DBB) og «Trunnion»-utførelse som tilvalg
  • Reguleringsmuligheter med V-port ball 10°, 30°, 60° og slisset spor
Tekniske data
  • Toppflens ihht ISO 5211
  • PN40 - 100
  • Lekkasjerate tetninger: EN 12266-1 P12 rate A
  • Fugitive emissions iht. ISO 15848/TA Luft
  • Byggelengde iht DIN EN12982 series 67 (DN 15-125)
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • FireSafe iht. EN ISO 10497 & API 607
  • Sertifikat EN 10204-3.1 på forespørsel
  • DNV type sertifikat for "Classification of Ships and Mobile Offshore Units"
Teknisk tabell
Hus: Se varianter
Kule: V4A
Tetning kule: Karbonfylt PTFE, KFC-25
Tetning pakkboks: AFLAS/Grafitt
Spindel: Rustfritt stål 1.4104 (Vlll)/ Syrefast stål 1.4404 (Xc)




Karbonstål 1.0619 (VIII)
Varenr Dimensjon Trykklasse Byggelengde Anslutning
00665203 15 100 75 Sveiseender (S)
00665204 20 100 90 Sveiseender (S)
00665205 25 63 105 Sveiseender (S)
00665206 32 63 110 Sveiseender (S)
00665207 40 63 125 Sveiseender (S)
00665208 50 40 150 Sveiseender (S)
00665209 65 40 190 Sveiseender (S)
00665210 80 40 220 Sveiseender (S)
00665211 100 40 270 Sveiseender (S)
Syrefast stål 1.4408 (Xc)
Varenr Dimensjon Trykklasse Byggelengde Anslutning
00667203 15 63 75 Sveiseender (S)
00667204 20 63 90 Sveiseender (S)
00667205 25 40 105 Sveiseender (S)
00667206 32 40 110 Sveiseender (S)
00667207 40 40 125 Sveiseender (S)
00667208 50 40 150 Sveiseender (S)
00667209 65 40 190 Sveiseender (S)
00667210 80 40 220 Sveiseender (S)
00667211 100 40 270 Sveiseender (S)
