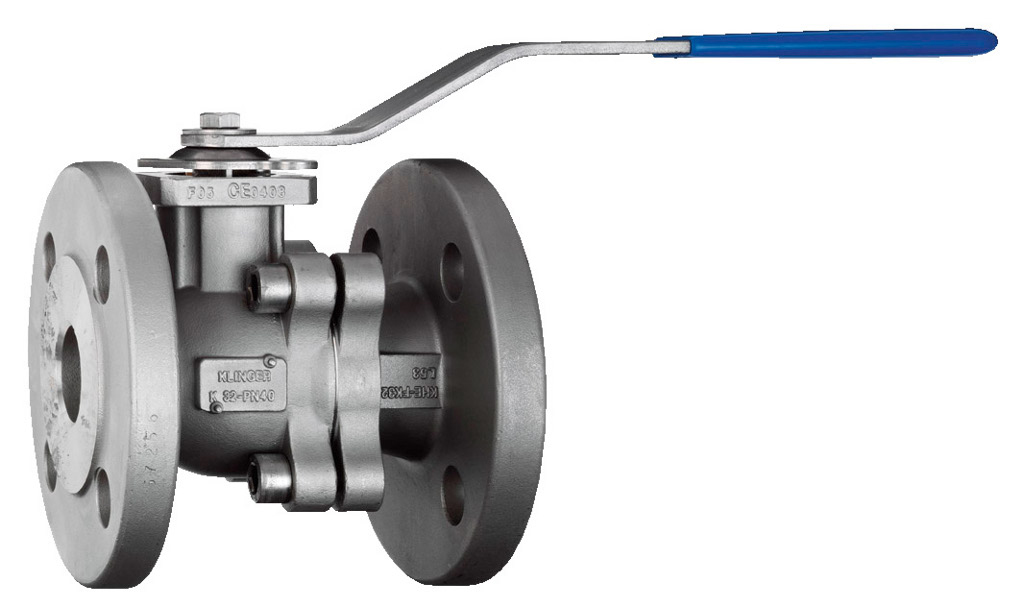

KLINGER ballostar KHE-FK, fullt løp

10006

KLINGER ballostar KHE er en 2-delt kuleventil med flenset anslutning.
Ventilen har en spesiell tetningsoppbygning som består av forspente fjærende kuletetninger og labyrintpakkboks. Ventilen er svært robust og benyttes i meget krevende applikasjoner som for eksempel damp, gass, syrer/baser og mot slipende medier.

Konsultasjon ifm type og oppbygging anbefales.

Egenskaper
  • Flenset anslutning
  • 2-delt ventilhus
  • Antistatisk utførelse
  • Låsbar spak
Tekniske data
  • Toppflens ihht ISO 5211
  • Tetthetsklasse DIN EN 12266-1, Klasse A (Iht TA-Luft)
  • Byggelengde iht DIN EN 558 FTF-14
  • Kan også leveres iht EN161 som er en Europeisk standard som beskriver automatiske avstengingsventiler for gassbrennere og gassapparater
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • FireSafe DIN EN ISO 10497 & API 607
  • Sertifikat EN 10204-3.1 på forespørsel
  • DNV type sertifikat for "Classification of Ships and Mobile Offshore Units"
Teknisk tabell

Hus: Syrefast stål 1.4408 (Xc)
Kule: Syrefast stål 1.4401
Tetning kule: Karbonfylt PTFE, KFC-25
Tetning pakkboks: PTFE labyrint
Spindel: Syrefast stål 1.4404
Syrefast stål 1.4408 (Xc)
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
00190005 25 10-40 40 125 Flenset (FK)
00190006 32 10-40 40 130 Flenset (FK)
00190007 40 10-40 40 140 Flenset (FK)
00190008 50 10-40 40 150 Flenset (FK)
00190009 65 10-16 16 170 Flenset (FK)
00190010 80 10-40 40 180 Flenset (FK)
00190011 100 10-16 16 190 Flenset (FK)
