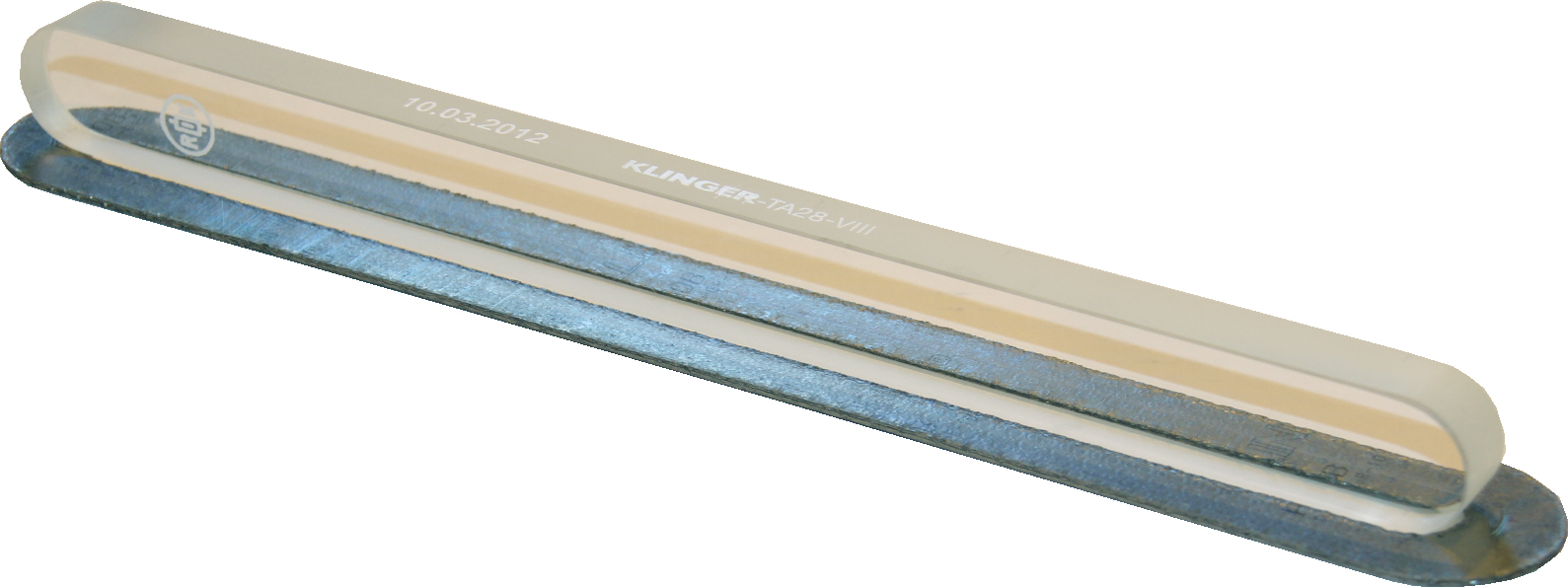

KLINGER NIVÅVISER GLASS

Reservedeler til klinger nivåviser

KLINGER transparente glass er produsert av "ekstra hardt" borosilikatglass. Overflatene på begge sider er finpolert for å sikre optimal gjennomsiktighet.

Borosilikat glass for KLINGER nivåvisere leveres i pakke med 2 stk pakninger. For nivåvisere med transparente glass må 2 stk. glass benyttes og ofte lys for å få en tydelig avlesning.

Transparent glass benyttes for interfaceapplikasjoner og for aggressive medier, men refleksjonsglass er hovedsakelig for rene væsker, vann og damp. Transparente glass kan brukes på nivåvisere for høyere trykk og refleksjonsglass for lavere trykk. Glimmerlameller av mica benyttes for transparente glass for å beskytte glasset.

Ta kontakt med oss for hjelp og bestilling.

Detaljer Varianter

Egenskaper

KLINGER transparente glass er tilgjengelig i tre forskjellige typer: Type A , B og T 28
- Se varianter
Ekstra hardt borosilikatglass
Leveres med 1 stk. Klinger grafitt SLS pakning og 1 stk. KlingerSil C-4430 pakning
(Spesielt TA 28 leveres med 2 stk grafittpakninger)

Tekniske data

Refleksjonsglass har maks trykk på 32 bar for damp
Transparentglass har maks trykk på 120 bar for damp

Teknisk tabell

Oversikt over mulige lengde for KLINGER refleksjonsglass/ transparentglass type A/B
Type:	KLINGER refleksjonsglass/ transparentglass type A	KLINGER refleksjonsglass/ transparentglass type B
Byggemål:	Bredde: 30mm. Tykkelse: 17mm	Bredde: 34mm. Tykkelse: 17mm

Størrelse:	Lengde for type A:	Lengde for type B:
0*	95	95
1	115	115
2	140	140
3	165	165
4	190	190
5	220	220
6	250	250
7	280	280
8	320	320
9	340	340
10	-	370

*Ikke tilgjengelig som transparent glass

Trykk - Temperaturoversikt for Klinger refleksjonsglass type A og B:
	Type A:		Type B:
	Bar	°C	Bar	°C
Media hvor glasset blir ubetydelig utsatt for korrosjon for eksempel olje og hydrokarboner	220 150 0-10	120 400 430	265 180 0-10	120 400 430
Media hvor glasset blir betydelig utsatt for korrosjon, for eksempel mettet damp og alkalier	35	243	35	243

Verdier ovenfor er ment som yttergrenser

Trykk - temperaturoversikt for Klinger transparentglass type A og B:
Type A:		Type B:
	Bar	°C	Bar	°C
Media hvor glasset blir ubetydelig utsatt for korrosjon for eksempel olje og hydrokarboner	240 160 0-10	120 400 430	265 180 0-10	120 400 430
Media hvor glasset blir betydelig utsatt for korrosjon, for eksempel mettet damp og alkalier	35 70	243 300	35 85	243 300

Verdier ovenfor er ment som yttergrenser

Pakninger for Klinger refleksjonsglass og transparentglass type A og B:
Type A [B1 = 15mm, B2 = 30mm, S = 1,5mm]
Type B [B1 = 15mm, B2 = 34mm, S = 1,5mm]
Størrelse:	L1:	L2:
0	70	95
I	90	115
II	115	140
III	140	165
IV	165	19
V	195	220
VI	225	250
VII	255	280
VIII	295	320
IX	315	340

Transparentglass type TA 28

Varenr	Størrelse	Lengde	Bredde mm	Tykkelse
01725001	I	113	27,6	16,8
01725006	VI	248	27,6	16,8
01725007	VII	278	27,6	16,8
01725008	VIII	318	27,6	16,8
01725009	IX	338	27,6	16,8

Transparentglass type B

Varenr	Størrelse	Lengde	Bredde mm	Tykkelse
01724003	III	165	34	17
01724004	IV	190	34	17
01724005	V	220	34	17
01724006	VI	250	34	17
01724007	VII	280	34	17
01724008	VIII	320	34	17
01724009	IX	340	34	17
01724010	X	370	34	17

Refleksjonsglass type B

Varenr	Størrelse	Lengde	Bredde mm	Tykkelse
01721002	II	140	34	17
01721003	III	165	34	17
01721004	IV	190	34	17
01721005	V	220	34	17
01721006	VI	250	34	17
01721007	VII	280	34	17
01721008	VIII	320	34	17
01721009	IX	340	34	17
01721010	X	370	34	17

Refleksjonsglass type A

Varenr	Størrelse	Lengde	Bredde mm	Tykkelse
01720001	I	115	30	17
01720002	II	140	30	17
01720003	III	165	30	17
01720004	IV	190	30	17
01720005	V	220	30	17
01720006	VI	250	30	17
01720007	VII	280	30	17
01720008	VIII	320	30	17
01720009	IX	340	30	17

Klinger Glimmerlamell for Transparentglass type B

Varenr	Størrelse	Lengde	Bredde mm	Tykkelse
01724806	B6 (VI)	250	34	0,13 - 0,20
01724808	B8 (VIII)	320	34	0,13 - 0,20
01724809	B9 (IX)	340	34	0,13 - 0,20
01725806	TA 28-6 (VI)	268	47	0,30 - 0,40
01725808	TA 28-8 (VIII)	338	47	0,30 - 0,40
01725809	TA 28-9 (IX)	358	47	0,30 - 0,40
