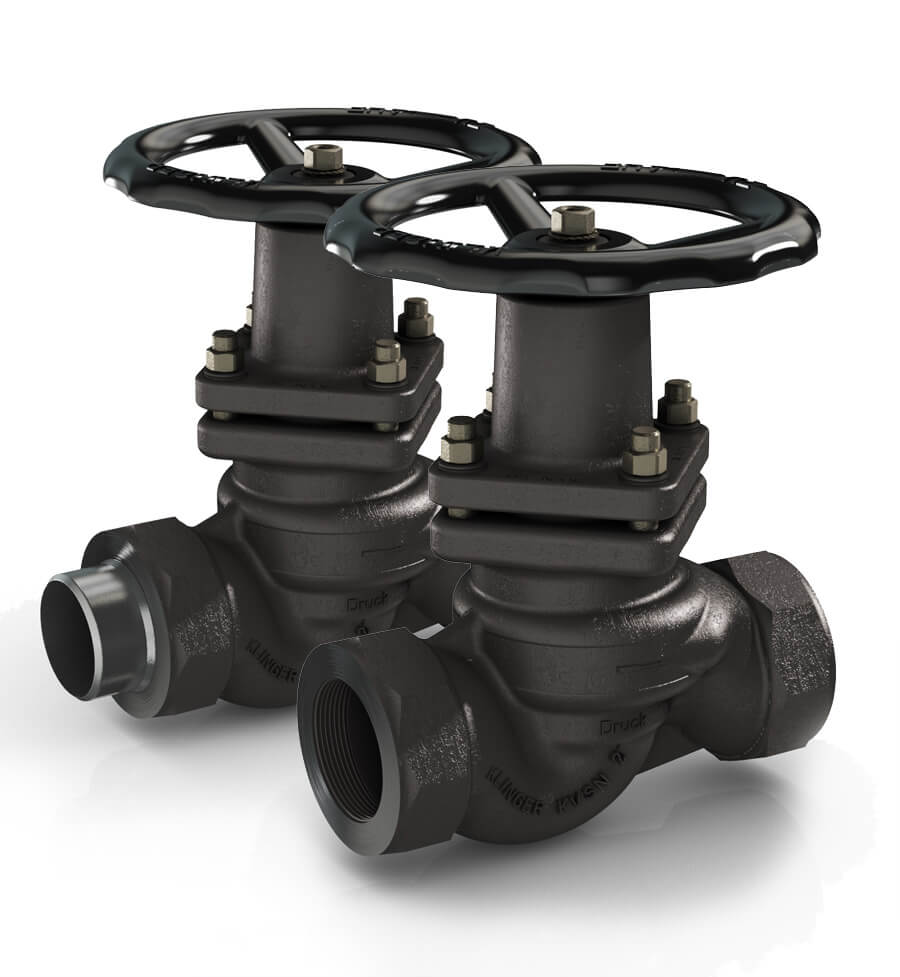

KLINGER STEMPELVENTIL KVN

Flenset eller gjenget anslutning

Stempelventiler og seteventiler ser tilsynelatende like ut, men har to forskjellige tetningsprinsipper. Klinger stempelventil har et stempel som glir gjennom to grafitt ringer som utgjør tetningen. Seteventiler har en kjegle som tetter ned mot et sete.
KLINGER stempelventil er en videreutvikling av seteventiler. I stedet for metallisk sete har KLINGER stempelventil et stempel som tetter gjennom to grafitt seteringer. Én grafitt-tetning mot atmosfære, og én grafitt-tetning for avstengning. På denne måten oppnås en høyere tetthet og forlenget levetid.

Egenskaper
  • Flenset eller BSP-P anslutning
  • Støpejern (III), duktilt støpejern (VI), karbonstål (VIII) eller syrefast utførelse (Xc)
  • Selvrensende tetning
  • Lave vedlikeholdskostnader
  • FireSafe iht API 6FA på forespørsel
Bruksområder
  • Damp & hetvann
  • Hetolje
  • Gassinstallasjoner
Tekniske data
  • Tetthetsklasse ihht EN 12266-1, rate A (Iht TA-Luft & VDI 2440)
  • Byggelengde ihht DIN EN 558-1, GR1
  • Flensanslutning ihht EN 1092-1/2
Teknisk dokumentasjon
  • PED 2014/68/EU
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell

Hus: Se varianter
Stempel: Rustfritt stål 1.4086
Tetning sete: KX-GT Grafitt laminat
Spindel: Rustfritt stål 1.4104
Støpejern EN-GJL-250 (III) (Tilsvarer GG25)
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
01621103 15 10-16 16 130 Flenset
01621105 25 10-16 16 160 Flenset
01621106 32 10-16 16 180 Flenset
01621107 40 10-16 16 200 Flenset
01621108 50 10-16 16 230 Flenset
01621109 65 10-16 16 290 Flenset
01621110 80 10-16 16 310 Flenset
01621111 100 10-16 16 350 Flenset
01621113 150 10-16 16 480 Flenset
Karbonstål 1.0619 (VIII)
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
01625103 15 10-40 40 130 Flenset
01625104 20 10-40 40 150 Flenset
01625105 25 10-40 40 160 Flenset
01625106 32 10-40 40 180 Flenset
01625107 40 10-40 40 200 Flenset
01625108 50 10-40 40 230 Flenset
01625109 65 25-40 40 290 Flenset
01625110 80 10-40 40 310 Flenset
01625111 100 25-40 40 350 Flenset
01625112 125 25-40 40 400 Flenset
01625113 150 25-40 40 480 Flenset
Karbonstål 1.0619 (VIII)
Varenr Dimensjon Trykklasse Byggelengde Anslutning
01615303 1/2" 63 100 BSP-P
01615304 3/4" 63 120 BSP-P
01615305 1" 63 135 BSP-P
01615306 1¼" 63 160 BSP-P
01615307 1½" 63 185 BSP-P
01615308 2" 63 220 BSP-P
