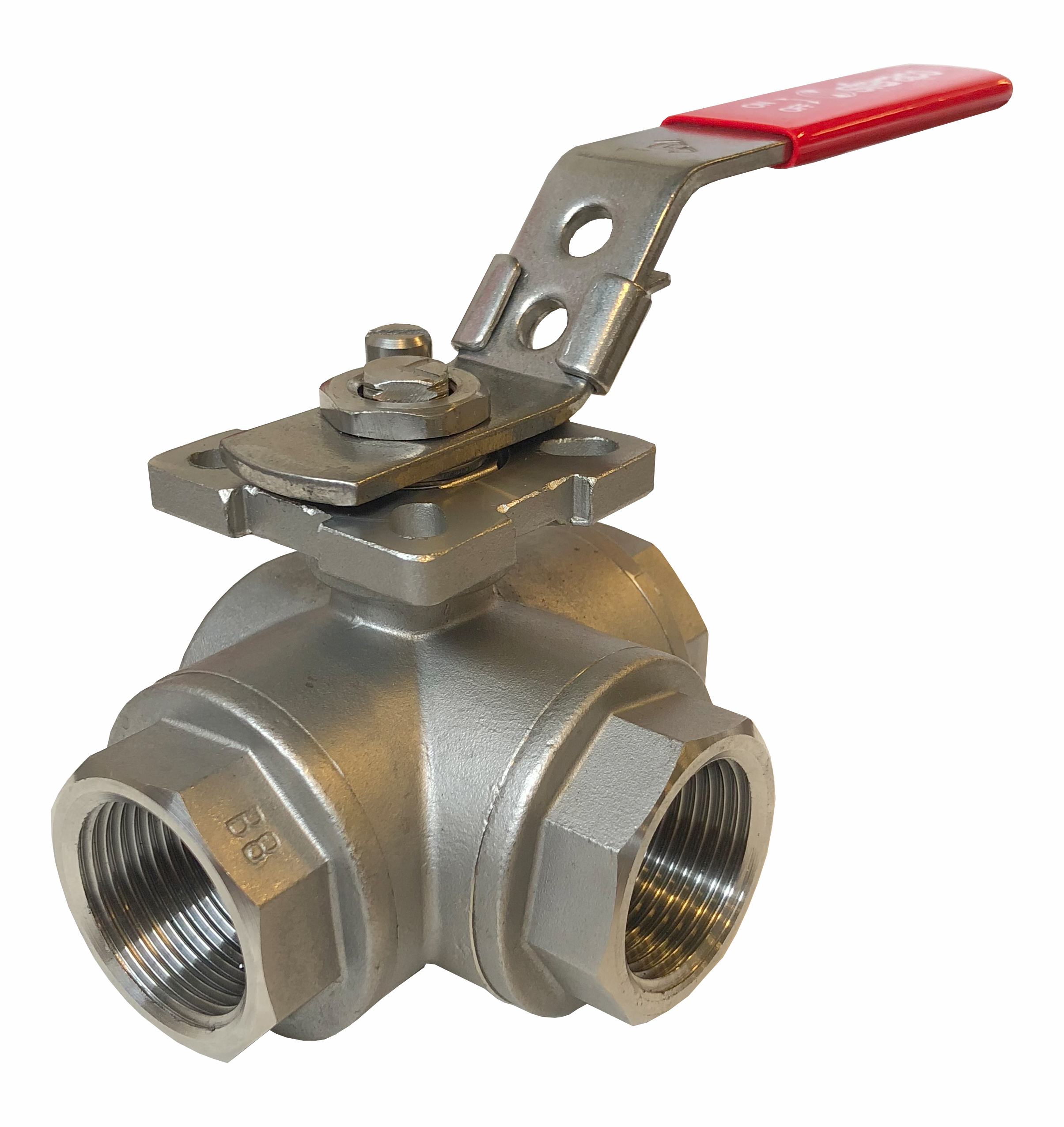

3-VEIS KULEVENTIL

3-veis kuleventil er en ventil som har anslutning med gjenger.

Den er i syrefast stål med PTFE seter og gjenget anslutning. Tilgjengelig med 0-90° konfigurasjon. Benyttes i mindre krevende applikasjoner i prosessindustrien for avstengning av for eksempel trykkluft og kaldt/ varmt vann.

Ta kontakt med oss for hjelp og bestilling.
Egenskaper
  • Leveres med enten L-løp eller T-løp
  • Anslutning med gjenger
  • Redusert løp
Tekniske data
  • Toppflens ihht ISO 5211, for direktemontasje av aktuator.
  • Tetthetsklasse DIN EN 12266-1
Teknisk dokumentasjon
  • PED 97/23/EC
Teknisk tabell
Hus: Syrefast stål CF8M
Kule: Syrefast stål CF8M
Spindel: Syrefast stål CF8M
Tetning kule: PTFE
Tetning pakkboks: PTFE
Type: L-løp Type 780
Varenr Dimensjon Trykklasse Byggelengde Anslutning
01416503 1/2'' 64 76,0 BSP-P
01416511 1/4" 40 73,0 BSP-P
01416512 3/8" 40 73,0 BSP-P
01416513 1/2" 40 73,0 BSP-P
01416514 3/4" 40 84,0 BSP-P
01416515 1" 40 90,0 BSP-P
01416516 1¼" 40 124,0 BSP-P
01416517 1½" 40 135,0 BSP-P
01416518 2" 40 152,0 BSP-P
Type: T-løp Type 781
Varenr Dimensjon Trykklasse Byggelengde Anslutning
01416703 1/2" 63 76,0 BSP-P
01416711 1/4" 40 73,0 BSP
01416712 3/8" 40 73,0 BSP
01416713 1/2" 40 73,0 BSP
01416714 3/4" 40 84,0 BSP
01416715 1" 40 90,0 BSP
01416716 1 1/4" 40 124,0 BSP
01416717 1 1/2" 40 135,0 BSP
