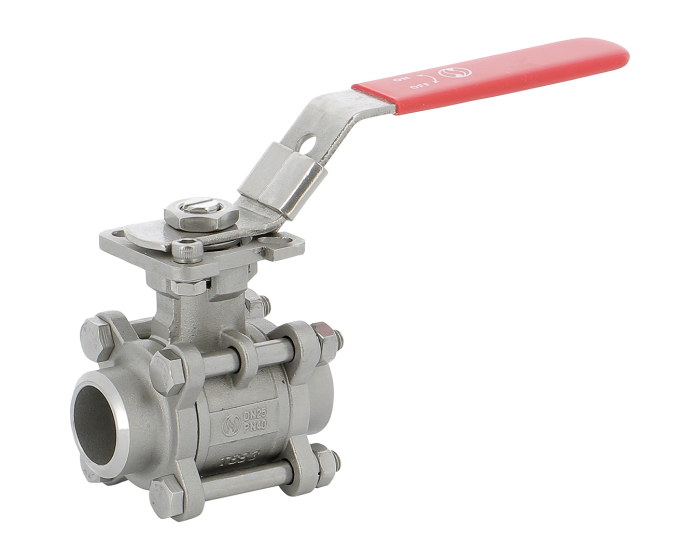

KULEVENTIL B-741 & B-748

B-741 & B-748 er en kuleventil som har anslutning med sveiseender (BW).

Det er en standard kuleventil i syrefast stål med forsterkede PTFE seter.
Benyttes i mindre krevende applikasjoner i prosessindustrien for avstengning av for eksempel trykkluft og kaldt/varmt vann.

Ta kontakt med oss for hjelp og bestilling.
Egenskaper
  • Anslutning med sveiseender
  • Fullt løp
  • 3-delt ventilhus
  • 1/4 - 2 = 1000 WOG (PN63)
  • 2 1/2 - 4 = 600 WOG (PN40)
  • 1000 WOG = 1000 PSI = PN63
Tekniske data
  • Toppflens iht ISO 5211, for direktemontasje av aktuator.
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell
Hus: Syrefast stål CF8M
Kule: Syrefast stål CF8M
Spindel: Syrefast stål CF8M
Tetning kule: R-PTFE
Tetning pakkboks: R-PTFE
Type: B-741. anslutning med sveiseender
Varenr Dimensjon Trykklasse Byggelengde Anslutning
01427803 15 63 66 Sveise ender BW
01427804 20 63 70,6 Sveise ender BW
01427805 25 40 82 Sveise ender BW
01427806 32 40 97 Sveise ender BW
01427807 40 40 109 Sveise ender BW
01427808 50 40 124,6 Sveise ender BW
Type: B-748, anslutning med sveiseender
Varenr Dimensjon Trykklasse Byggelengde Anslutning
01427605 25 63 81 Sveise ender BW
01427608 50 63 121,5 Sveise ender BW
01427609 65 40 157,5 Sveise ender BW
01427610 80 40 190 Sveise ender BW
01427809 65 40 157,5 Sveise ender BW
01427810 80 40 190 Sveise ender BW
01427811 100 40 190 Sveise ender BW
