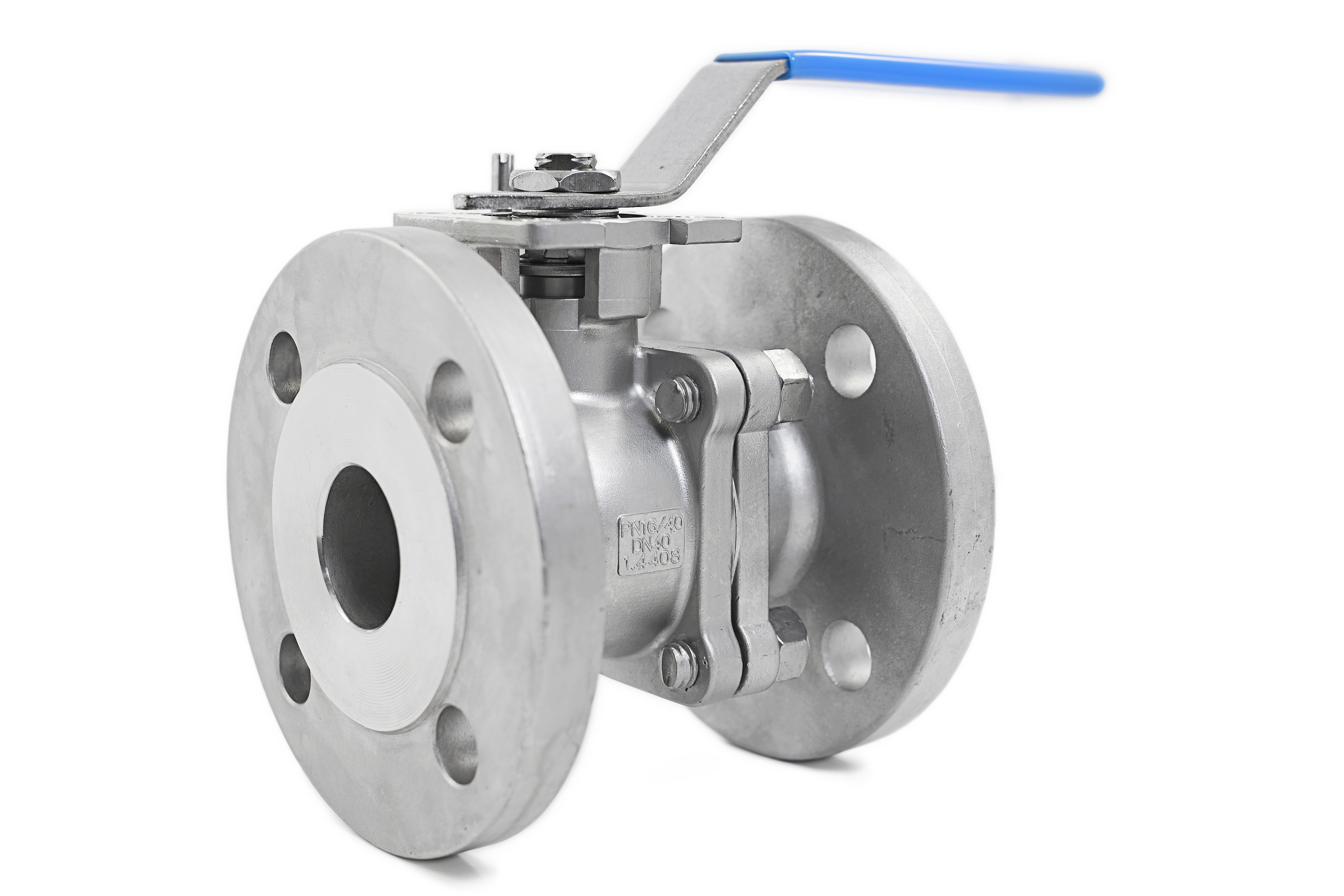

KULEVENTIL F-212 & F-222

F-212 & F-222 er en kuleventil med flenset anslutning.

Det er en standard 2-delt kuleventil i syrefast stål med R-PTFE sete og flenset anslutning. Benyttes i mindre krevende applikasjoner. F222 er klargjort med toppflens ihht ISO 5211 for direktemontering av aktuator. F-212 er også med ISO 5211, men ikke for direktemontering av aktuator. Benyttes hovedsakelig som manuell ventil, og den er noe rimeligere enn F-222. Kan leveres i karbonstål på forespørsel.
Egenskaper
  • Anslutning med flenser
  • Fullt løp
  • 2-delt ventilhus
Tekniske data
  • Toppflens iht ISO 5211
  • Byggelengde ihht DIN EN 558 FTF-14 DN 15 tom DN100, DIN EN 558 FTF-15 DN 125 tom 200
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • FireSafe API 607, fifth edition 2005
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell

Hus: Syrefast stål CF8M
Kule: Syrefast stål CF8M
Spindel: Syrefast stål CF8M
Tetning kule: R-PTFE
Tetning pakkboks: R-PTFE
Type: F-212 ISO 5211
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
00181003 15 10-40 40 115 Flenset
00181006 32 10-40 40 130 Flenset
00181010 80 10-16 16 180 Flenset
00181012 125 10-16 16 325 Flenset
00182007 40 10-40 40 140 Flenset
00182008 50 10-40 40 150 Flenset
00182010 80 10-16 16 180 Flenset
00182011 100 10-16 16 190 Flenset
Type: F-222 - ISO 5211 for direktemontasje av aktuator
Varenr Dimensjon Trykklasse Byggelengde Anslutning
00182103 15 10-40 115 Flenset
00182104 20 10-40 115 Flenset
00182105 25 10-40 125 Flenset
00182106 32 10-40 130 Flenset
00182107 40 10-40 140 Flenset
00182108 50 10-40 150 Flenset
00182109 65 10-16 170 Flenset
00182110 80 10-16 180 Flenset
00182111 100 10-16 190 Flenset
00182112 125 10-16 325 Flenset
00182113 150 10-16 350 Flenset
00182114 200 16 400 Flenset
