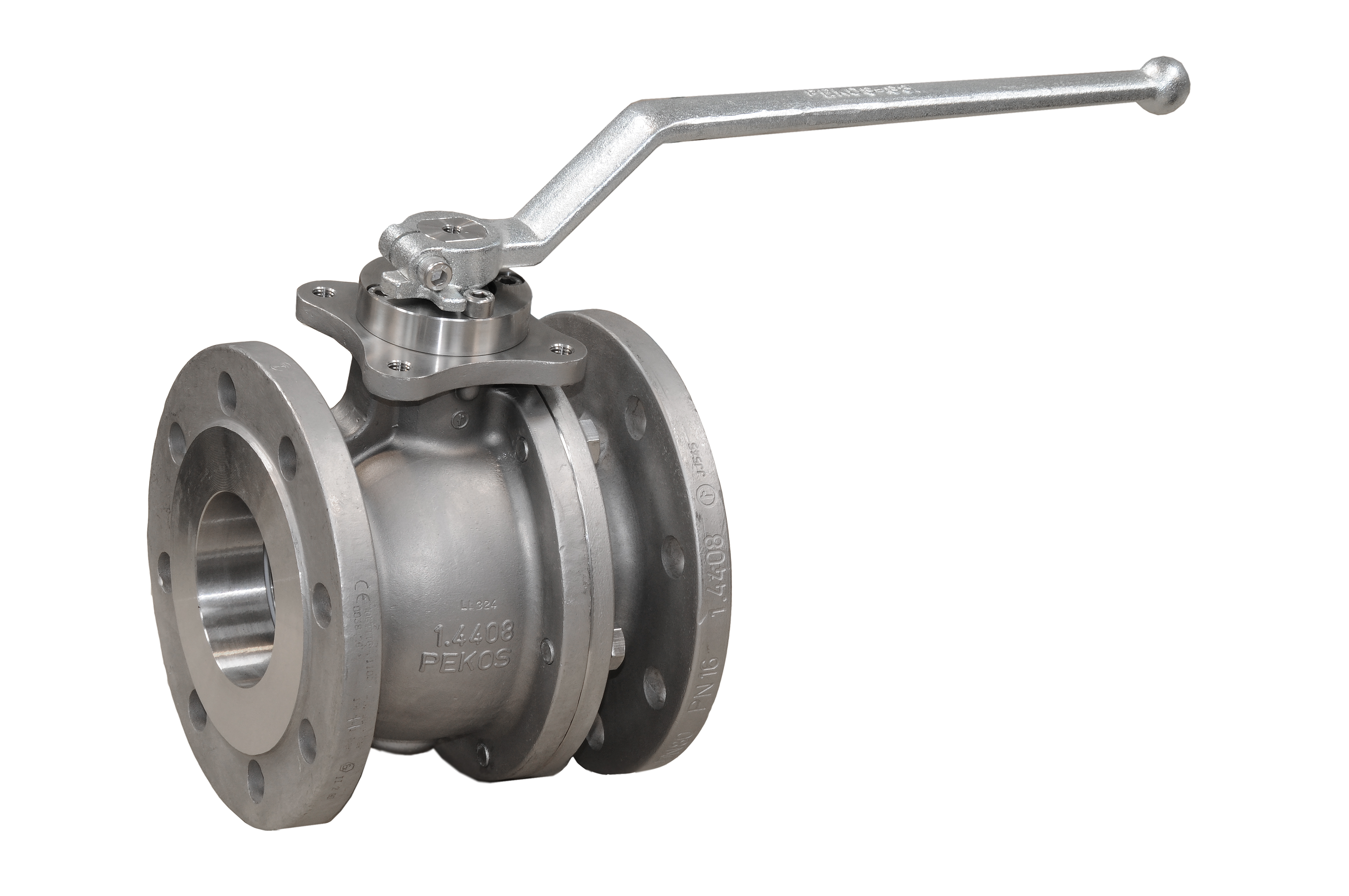

PEKOS FIG. Z 04/Z 06 TTTG

10101

PEKOS 2-delte kuleventil FIG Z 04/Z 06 TTTG har myktettende sete, flytende kule, flenset anslutning, fullt løp og kort byggelengde. Leveres standard med håndtak, kan påmonteres med pneumatisk eller elektrisk aktuator.

PEKOS sitt produktspekter består av flenset kuleventiler som er tilgjengelig i de fleste materialer og byggelengder. Kuleventilene er ofte benyttet i prosessapplikasjoner i forbindelse med ulike medier. Fordelen med PEKOS kuleventiler er at de kan bygges opp med ulike tetninger som imøtekommer krav til tetthet og levetid. Tetninger tilgjengelig er TFM (T) modifisert teflon, PEEK, grafittfylt eller POM.

PEKOS har et omfattende produktspekter med flere varianter, som for eksempel ventiler designet med varmekappe, spindelforlenger, i kryogenisk utførelse eller med metalltettende sete.

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Flenset, kort
  • Kort byggelengde iht DIN EN 558 FTF-14 og FTF-15
  • 2-delt ventilhus
  • Karbonstål (Fig. Z 04) eller syrefast stål (Fig. Z 06)
  • Antistatisk utførelse
  • Vedlikeholdsfri spindel (fjærbelastede tallerkenfjærer)
  • Spindel er guidet og utblåsningssikker
  • Låsbar spak
Tekniske data
  • Toppflens ihht ISO 5211
  • Tetthetsklasse DIN EN 12266-1, Klasse A (Iht TA-Luft)
  • Byggelengde iht DIN EN 558 FTF-14 DN 15 tom DN100, DIN EN 558 FTF-15 DN 125 tom 200
  • Kan også leveres iht EN161 som er en Europeisk standard som beskriver automatiske avstengingsventiler for gassbrennere og gassapparater
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • FireSafe DIN EN ISO 10497 & API 607
  • Sertifikat EN 10204-3.1 på forespørsel
  • Lloyds Register type sertifikat for "Classification of Ships and Mobile Offshore Units and Fixed Offshore Installations"
Teknisk tabell

Hus: Se varianter
Kule: Syrefast stål 1.4408
Spindel: Syrefast stål 1.4401
Tetning kule: TFM (T)
Tetning pakkboks: TFM (T)
Hus tetning 1: TFM (T)
Hus tetning 2: Grafitt (G)
Karbonstål 1.0619 (Fig. Z 04 TTTG, DIN KORT)
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
01436303 15 10-40 40 115 Flenset - RF
01436304 20 10-40 40 120 Flenset - RF
01436305 25 10-40 40 125 Flenset - RF
01436306 32 10-40 40 130 Flenset - RF
01436307 40 10-40 40 140 Flenset - RF
01436308 50 10-40 40 150 Flenset - RF
01436309 65 10-40 40 170 Flenset - RF
01436310 80 10-40 40 180 Flenset - RF
01436311 100 10-16 16 190 Flenset - RF
01436312 125 10-16 16 325 Flenset - RF
01436313 150 10-16 16 350 Flenset - RF
01436314 200 (påmontert gir) 16 16 400 Flenset - RF
Syrefast stål 1.4408 (Fig. Z 06 TTTG, DIN KORT)
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
01437403 15 10-40 40 115 Flenset - RF
01437404 20 10-40 40 120 Flenset - RF
01437405 25 10-40 40 125 Flenset - RF
01437406 32 10-40 40 130 Flenset - RF
01437407 40 10-40 40 140 Flenset - RF
01437408 50 10-40 40 150 Flenset - RF
01437409 65 25-40 40 170 Flenset - RF
01437410 80 10-16 16 180 Flenset - RF
01437411 100 10-16 16 190 Flenset - RF
01437412 125 10-16 16 325 Flenset - RF
01437413 150 10-16 16 350 Flenset - RF
01437414 200 (påmontert gir) 16 16 400 Flenset - RF
01437423 150 (påmontert gir) 10-16 16 350 Flenset - RF
01437439 65 10-16 16 170 Flenset - RF
01437515 80 10-40 40 180 Flenset - RF
Reservedeler for Pekos kuleventil
Varenr Beskrivelse Dimensjon Enhet
01498705 Res. PEKOS kuleventil Pakningssett 25mm Sett
01498706 Res. PEKOS kuleventil Pakningssett 32mm Sett
01498707 Res. PEKOS kuleventil Pakningssett 40mm Sett
01498708 Res. PEKOS kuleventil Pakningssett 50mm Sett
01498709 Res. PEKOS kuleventil Pakningssett 65mm Sett
01498710 Res. PEKOS kuleventil Pakningssett 80mm Sett
01498711 Res. PEKOS kuleventil Pakningssett 100mm Sett
01498712 Res. PEKOS kuleventil Pakningssett 125mm Sett
01498713 Res. PEKOS kuleventil Pakningssett 150mm Sett
01498714 Res. Pekos kuleventil Pakningssett 200mm Sett
