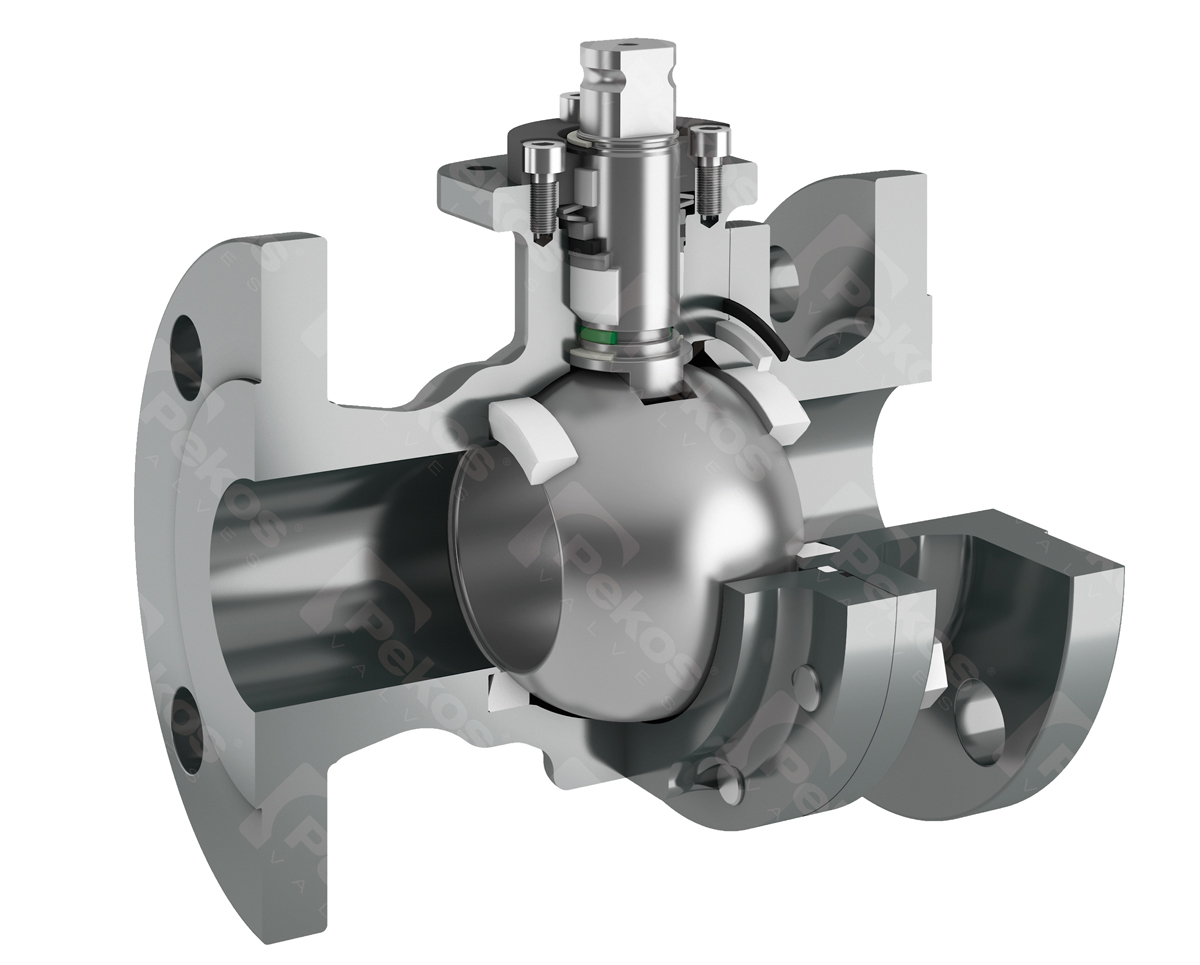

PEKOS FIG. Z 14/16 TTTGV - ANSI

10103

Pekos 2-delte kuleventil Fig. Z 14/16 TTTGV ANSI 150# har myktettende sete, flytende kule, flenset anslutning og fullt løp. Leveres standard med håndtak, kan påmonteres med pneumatisk eller elektrisk aktuator.

PEKOS sitt produktspekter består av flenset kuleventiler som er tilgjengelig i de fleste materialer og byggelengder. Kuleventilene er ofte benyttet i prosessapplikasjoner i forbindelse med ulike medier. Fordelen med PEKOS kuleventiler er at de kan bygges opp med ulike tetninger som imøtekommer krav til tetthet og levetid. Tetninger tilgjengelig er TFM (T) modifisert teflon, PEEK, grafittfylt eller POM.

PEKOS har et omfattende produktspekter med flere varianter, som for eksempel ventiler designet med varmekappe, spindelforlenger, i kryogenisk utførelse eller med metalltettende sete.

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Flenset iht. ANSI B16
  • Byggelengde iht. ANSI B16.10
  • 2-delt ventilhus
  • Karbonstål (Fig. Z 14) eller syrefast stål (Fig. Z 16)
  • Antistatisk utførelse
  • Vedlikeholdsfri spindel (fjærbelastede tallerkenfjærer - loaded stem)
  • Spindel er guidet og utblåsningssikker
  • Låsbar spak
Tekniske data
  • Toppflens iht ISO 5211
  • Tetthetsklasse iht API 598, API6D, B56755-1
  • Iht TA-luft VDI 2440
  • Design iht API 6D, B16.34
  • Materialer iht Nace MR0175
  • SIL3 Capable
  • Kan også leveres iht EN161 som er en Europeisk standard som beskriver automatiske avstengingsventiler for gassbrennere og gassapparater
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • FireSafe DIN EN ISO 10497 & API 607
  • Sertifikat EN 10204-3.1 på forespørsel
  • Lloyds Register type sertifikat for "Classification of Ships and Mobile Offshore Units and Fixed Offshore Installations"
Teknisk tabell
Hus: Se varianter
Kule: Syrefast stål A351 CF8M
Spindel: Syrefast stål AISI 316
Tetning kule: TFM (T)
Tetning pakkboks TFM (T)
Hus tetning 1: TFM (T)
Hus tetning 2: Grafitt (G)
Spindel O-ring: Viton (V)
