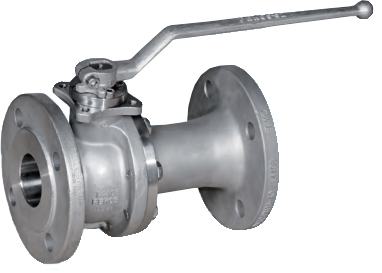

PEKOS FIG. Z 24/Z 26 TTTG

10102

PEKOS 2-delte kuleventil FIG. Z 24/Z 26 TTTG myktettende sete, flytende kule, flenset anslutning, fullt løp og lang byggelengde. Leveres standard med håndtak, kan påmonteres med pneumatisk eller elektrisk aktuator.

PEKOS sitt produktspekter består av flenset kuleventiler som er tilgjengelig i de fleste materialer og byggelengder. Kuleventilene er ofte benyttet i prosessapplikasjoner i forbindelse med ulike medier. Fordelen med PEKOS kuleventiler er at de kan bygges opp med ulike tetninger som imøtekommer krav til tetthet og levetid. Tetninger tilgjengelig er TFM (T) modifisert teflon, PEEK, grafittfylt eller POM.

PEKOS har et omfattende produktspekter med flere varianter, som for eksempel ventiler designet med varmekappe, spindelforlenger, i kryogenisk utførelse eller med metalltettende sete.

Ta kontakt med oss for mer informasjon om disse variantene.



Egenskaper
  • Flenset lang byggelengde
  • 2-delt ventilhus
  • Karbonstål (Fig. Z 24) eller syrefast stål (Fig. Z 26)
  • Antistatisk utførelse
  • Vedlikeholdsfri spindel (fjærbelastede tallerkenfjærer)
  • Spindel er guidet og utblåsningssikker
  • Låsbar spak
Tekniske data
  • Toppflens ihht ISO 5211
  • Tetthetsklasse DIN EN 12266-1, Klasse A (Iht TA-Luft)
  • Byggelengde ihht DIN EN 558 FTF-1
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • FireSafe DIN EN ISO 10497 & API 607
  • Sertifikat EN 10204-3.1 på forespørsel
  • Lloyds Register type sertifikat for "Classification of Ships and Mobile Offshore Units and Fixed Offshore Installations"
Teknisk tabell
Hus: Se varianter
Kule: Syrefast stål 1.4408
Spindel: Syrefast stål 1.4401
Tetning kule: TFM (T)
Tetning pakkboks: TFM (T)
Hus tetning 1: TFM (T)
Hus tetning 2: Grafitt (G)
Karbonstål 1.0619 (Fig. Z 24 TTTG DIN LANG)
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
01438110 80 16 16 310 Flenset - RF
Syrefast stål 1.4408 (Fig. Z 26 TTG DIN LANG)
Varenr Dimensjon Trykklasse Max arbeidstrykk Bar Byggelengde Anslutning
01438103 15 10-40 40 130 Flenset - RF
01438104 20 10-40 40 150 Flenset - RF
01438105 25 10-40 40 160 Flenset - RF
01438106 32 10-40 40 180 Flenset - RF
01438107 40 10-40 40 200 Flenset - RF
01438108 50 10-40 40 230 Flenset - RF
01438109 65 10-16 16 290 Flenset - RF
01438111 100 10-16 16 350 Flenset - RF
01438203 65 25-40 40 290 Flenset - RF
01438204 80 10-40 40 310 Flenset - RF
01438205 100 10-40 40 350 Flenset - RF
Reservedeler for Pekos kuleventil
Varenr Beskrivelse Dimensjon Enhet
01498705 Res. PEKOS kuleventil Pakningssett 25mm sett
01498706 Res. Pekos kuleventil Pakningssett 32mm sett
01498707 Res. Pekos kuleventil Pakningssett 40mm sett
01498708 Res. Pekos kuleventil Pakningssett 50mm sett
01498710 Res. Pekos kuleventil Pakningssett 80mm sett
01498711 Res. Pekos kuleventil Pakningssett 100mm sett
01498712 Res. Pekos kuleventil Pakningssett 125mm sett
01498713 Res. Pekos kuleventil Pakningssett 150mm sett
01498714 Res. Pekos kuleventil Pakningssett 200mm sett
