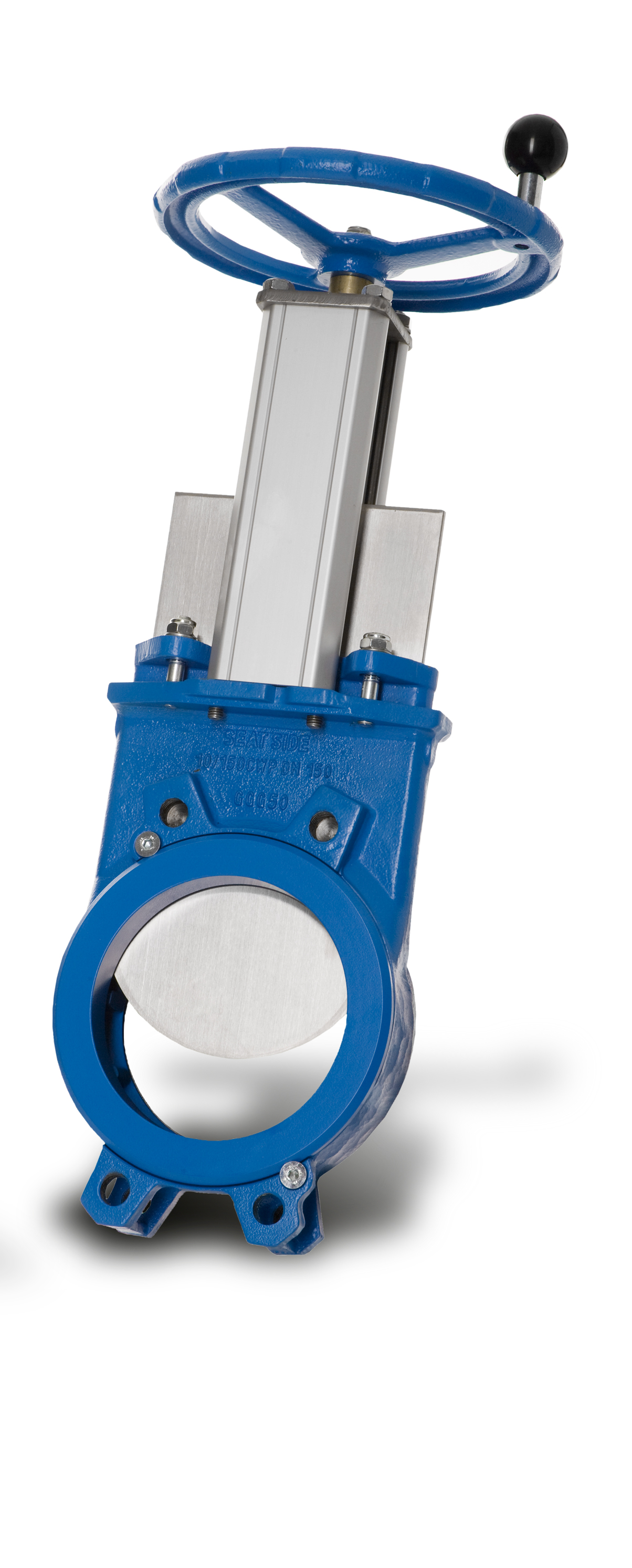

STAFSJÖ MVL

Stafsjö MVL skyvespjeldventil leveres med enten ratt, pneumatisk, hydraulisk sylinder eller elektrisk aktuator. Pneumatisk aktuator er også tilgjengelig som enkeltvirkende aktuator (fjæretur) eller løsning med akkumulatortank for Fail Safe løsning.

Type MVL er en ensidig tettende skyvespjeldventil som også står godt mot baktrykk. Tilgjengelig i en rekke dimensjoner, materialkvaliteter og er mye brukt for industrielle formål hvor det er krav til fullt løp.

Ta kontakt med oss for hjelp og bestilling.
Egenskaper
  • Ensidig tettende
  • Wafer utførelse
  • Sete skiftes enkelt uten demontering av ventil
  • Fullt løp
  • Lave livssykluskostnader
  • Ikke-stigende spindel
  • Retningsstyrt
  • V-port og deflection cone på forespørsel
Bruksområder
  • Papir og cellulose (opp til 8% massekonsentrasjon)
  • Vann og avløp
  • Næringsmiddelindustri
  • Kjemisk industri
  • Biogass-anlegg
  • Fiskeindustri
  • Offshore
  • Gruve og bulkhandling
Tekniske data
  • Lekkasjerate ihht EN 12266, rate A
  • Byggelengde ihht produsentens standard
  • Flenstilknytning ihht EN 1092 (ANSI, JIS, BS på forespørsel)
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU Group II på forespørsel
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell
Hus: Seigjern GGG50
Spjeld: Rustfritt stål AISI 304
Sete: Se varianter
Pakkbokspakning: TwinPack
Overflatebehandling: Epoksy, RAL 5015, korrosjonsklasse C3 (andre tykkelser på forespørsel)
Sete: NBR
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08010110 50 10, 16 16 41 Ratt m/ kule
08010111 65 10, 16 16 41 Ratt m/ kule
08010112 80 10, 16 16 51 Ratt m/ kule
08010113 100 10, 16 16 51 Ratt m/ kule
08010114 125 10, 16 16 56 Ratt m/ kule
08010115 150 10, 16 10 60 Ratt m/ kule
08010116 200 10 10 60 Ratt m/ kule
08010117 250 10 10 69 Ratt m/ kule
08010118 300 10 10 78 Ratt m/ kule
08010120 400 10 6 89 Ratt m/ kule
08010122 500 10 6 114 Ratt m/ kule
08010123 600 10 6 114 Ratt m/ kule
Sete: EPDM
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08010012 80 10, 16 16 51 Ratt m/ kule
08010013 100 10, 16 16 51 Ratt m/ kule
08010014 125 10, 16 16 56 Ratt m/ kule
08010015 150 10, 16 10 60 Ratt m/ kule
08010016 200 10 10 60 Ratt m/ kule
Sete: NBR, påmontert pneumatisk sylinder SC m/magnetstempel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08013110 50 10, 16 16 41 SC 100
08013111 65 10, 16 16 41 SC 100
08013113 100 10, 16 16 51 SC 100
08013114 125 10, 16 16 56 SC 100
08013115 150 10, 16 10 60 SC 100
08013116 200 10 10 60 SC 160
08013117 250 10 10 69 SC 160
08013118 300 10 10 78 SC 160
08013119 350 10 6 78 SC 200
08013120 400 10 6 89 SC 200
08013122 500 10 6 114 SC 200
08013123 600 10 6 114 SC 250
