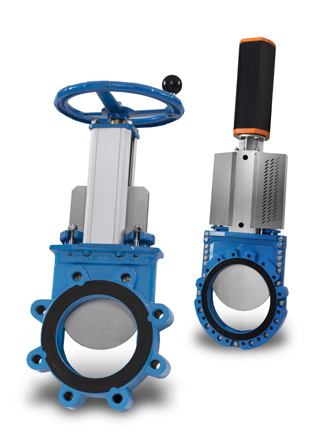

STAFSJÖ WB14

Stafsjö skyvespjeldventilWB14 leveres med enten ratt, pneumatisk, hydraulisk sylinder eller elektrisk aktuator. Pneumatisk er også tilgjengelig som enkeltvirkende aktuator (fjæretur) eller løsning med akkumulatortank for Fail Safe løsning.

Det er en tosidig tettende skyvespjeldventil som er tilgjengelig i seigjern. Benyttes ofte i vannbehandling og renseanlegg, samt slambehandling.

Ta kontakt med oss for hjelp og bestilling.
Egenskaper
  • Tosidig tettende
  • Fullt løp
  • Ikke-stigende spindel
  • Lug utførelse, for endemontering
  • Integrert flenspakning
  • Kan leveres med pneumatisk sylinder, elektrisk eller hydraulisk aktuator
Bruksområder
  • Vannbehandling
  • Renseanlegg
  • Slambehandling
  • Biomasse
  • Fiskehåndtering
Tekniske data
  • Lekkasjerate ihht EN 12266, rate A
  • Byggelengde ihht EN 558-1, serie 20
  • Flenstilknytning ihht DIN EN1092
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU Group II på forespørsel
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell
Hus: Seigjern GGG50 (syrefast hus WB14E på forespørsel)
Spjeld: Rustfritt stål AISI 304 (opsjon syrefast/duplex)
Sete: NBR, EPDM eller FEPM (Aflas)
Pakkbokspakning: TwinPack
Overflatebehandling: Epoksy, RAL 5015, korrosjonsklasse C3 (andre tykkelser på forespørsel)
NBR tetning, påmontert ratt
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08320112 80 10, 16 10 46 Ratt m/ kule
08320113 100 10, 16 10 52 Ratt m/ kule
08320114 125 10, 16 10 56 Ratt m/ kule
08320115 150 10, 16 10 56 Ratt m/ kule
08320116 200 10 10 60 Ratt m/ kule
08320117 250 10 10 69 Ratt m/ kule
08320118 300 10 10 78 Ratt m/ kule
08320119 350 10 6* 78 Ratt m/kule
08320120 400 10 6* 89 Ratt m/kule
EPDM tetning, påmontert ratt
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08410010 50 10, 16 10 43 Ratt m/kule
08410011 65 10, 16 10 46 Ratt m/kule
NBR tetning, påmontert SC sylinder m/magnetstempel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08321212 80 10, 16 10 46 SC 100
08321213 100 10, 16 10 52 SC 100
08321214 125 10, 16 10 56 SC 100
08321215 150 10, 16 10 56 SC 125
08321216 200 10 10 60 SC 160
08321217 250 10 10 69 SC 160
08321218 300 10 10 78 SC 160
08321219 350 10 6* 78 SC 200
08321220 400 10 6* 89 SC 200
08413110 50 10, 16 10 43 SC 100
08413111 65 10, 16 10 46 SC 100
EPDM tetning, påmontert SC sylinder m/magnetstempel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08413010 50 10, 16 10 43 SC 100
08413011 65 10, 16 10 46 SC 100
