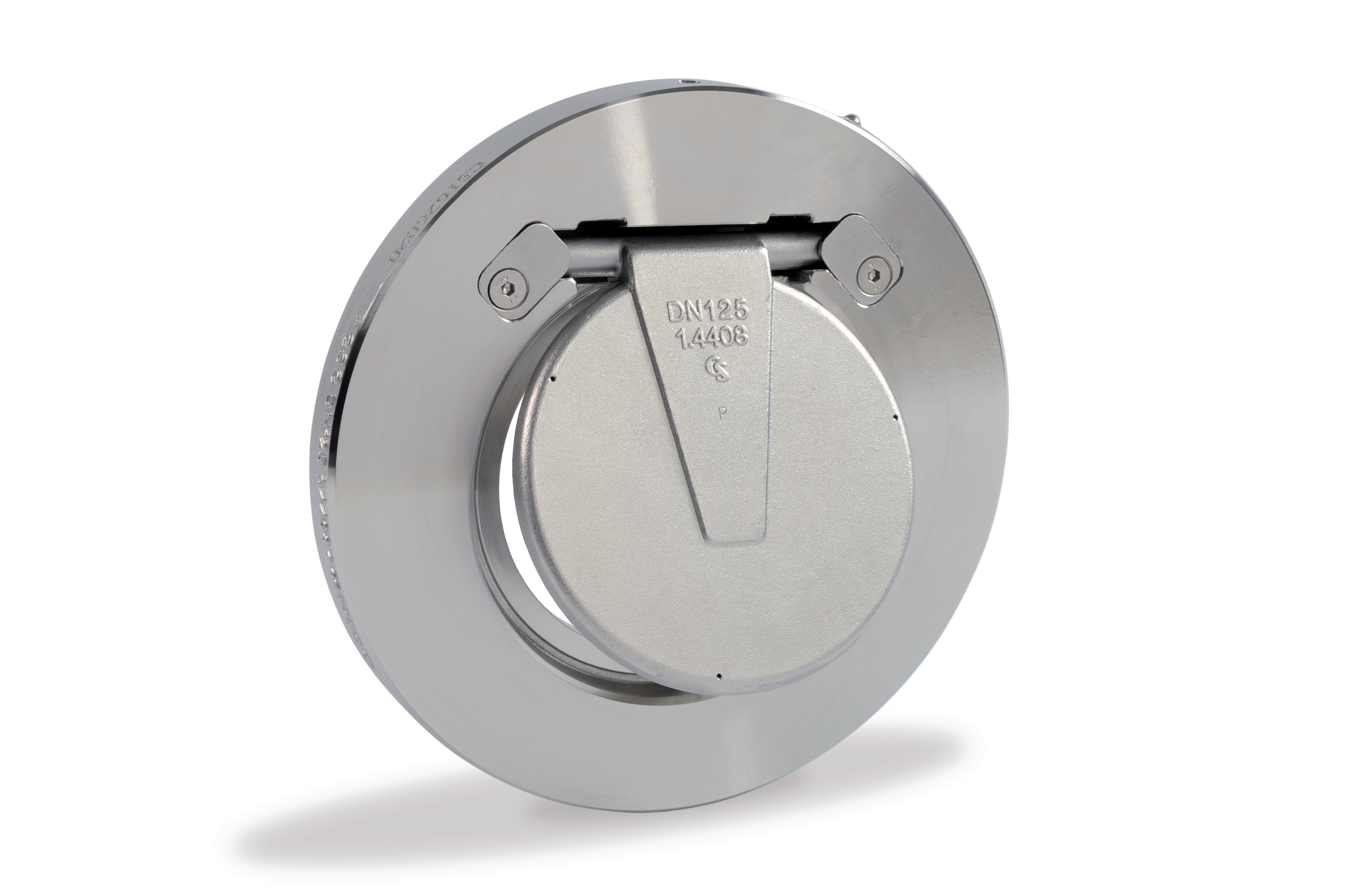

CHEMVALVE CSC KLAFF TILBAKESLAGSVENTIL

11302

Chemvalve CSC klaff tilbakeslagsventil blir også kalt Swing Check. Tilbakeslagsventilen har wafer design for montasje mellom flenser i hovedsakelig syrefast utførelse, med og uten fjær. Varianter tilgjengelig med myktettende tetning eller metall tetning.

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Wafer design
  • Leveres som myktettende med O-ring i gummi (NBR/EPDM), eller som metall tettende eller med PTFE
  • Leveres med eller uten fjær. Standard er fjær tom DN200
  • Standard er syrefast, men kan også leveres i alu-bronse, duplex, super duplex. Øvrige materialer på forespørsel
Tekniske data
  • Tetthetsklasse iht DIN EN 12266-1, rate A med O-ring i gummi
  • Tetthetsklasse iht DIN EN 12266-1, rate D med metall tetning eller O-ring i PTFE
  • Byggelengde iht produsentens standard
  • Flenstilslutning iht PN10-40 & ANSI 150-300# - se detaljer i varianter. Øvrige på forespørsel
Teknisk dokumentasjon
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell
Hus: Syrefast stål 1.4408
Klaff: Syrefast stål 1.4408
Tetning: O-ring EPDM
ChemValve klaff tilbakeslagsventil Fig. CSCF
Varenr Dimensjon Trykklasse Byggelengde Max arbeidstrykk Bar mbar
07303086 50 6, 10 - 40, 150# & 300# 16,5 40 20
07303087 65 6, 10 - 40, 150# & 300# 16,5 40 20
07303088 80 6, 10 - 40, 150# & 300# 17,5 40 20
07303089 100 6, 10 - 40, 150# & 300# 17,5 40 20
07303090 125 6, 10 - 40, 150# & 300# 19,5 40 20
07303091 150 6, 10 - 40, 150# & 300# 19,5 40 20
