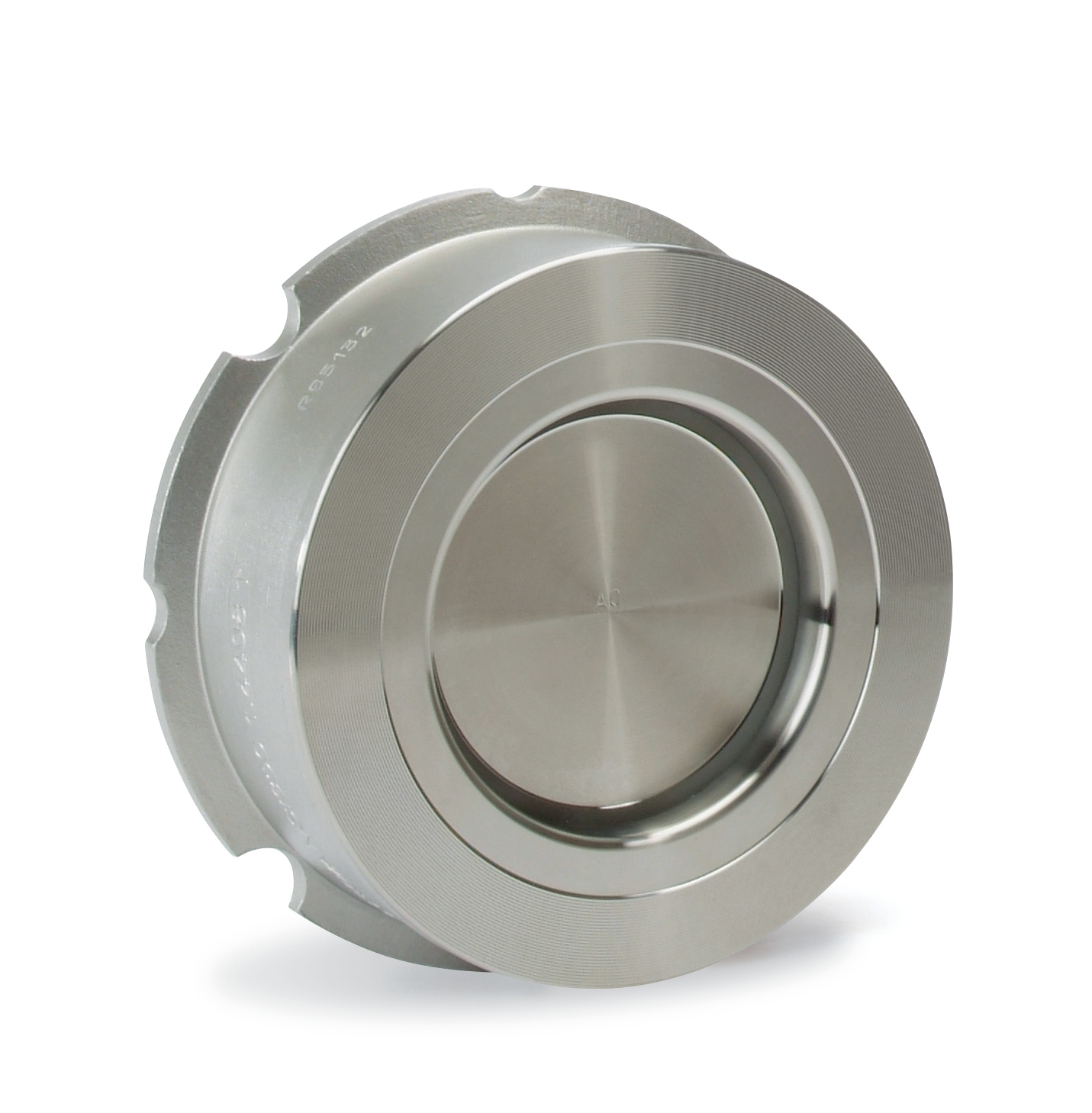

CHEMVALVE CSD TILBAKESLAGSVENTIL

11301

Chemvalve CSD er en tilbakeslagsventil med plate/fjær, også kalt 'Disco'. Tilbakeslagsventilen har Wafer design for montasje mellom flenser i syrefast utførelse. Leveres standard metalltettende, men er også tilgjengelig som myktettende med O-ring i NBR, EPDM, viton eller PTFE.

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Wafer design
  • Leveres som metalltettende. Øvrige tetninger på forespørsel
  • Standard er syrefast, men kan også leveres i alu-bronse, duplex, hastelloy. Øvrige materialer på forespørsel
Tekniske data
  • Tetthetsklasse iht DIN EN 12266-1, rate C med metall tetning
  • Tetthetsklasse iht DIN EN 12266-1, rate A med gummi tetning
  • Byggelengde iht DIN EN 558, line 49
  • Installasjon mellom flenser iht PN6-40 & ANSI 150-300#
  • Maks arbeidstrykk 40 bar
Teknisk dokumentasjon
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell
Hus: Syrefast stål 1.4408
Plate: Syrefast stål 1.4004
Fjær: Syrefast stål 1.4401
Tetning: Metalltettende
ChemValve plate/fjær tilbakeslagsventil Fig. CSD
Varenr Dimensjon Trykklasse Byggelengde Max arbeidstrykk Bar mbar
07303101 15 6, 10 - 40, 150# & 300# 16 40 20
07303104 32 6, 10 - 40, 150# & 300# 28 40 20
07303105 40 6, 10 - 40, 150# & 300# 31,5 40 20
07303107 65 6, 10 - 40, 150# & 300# 46 40 20
07303108 80 6, 10 - 40, 150# & 300# 50 40 20
07303109 100 6, 10 - 40, 150# & 300# 60 40 20
ChemValve plate/fjær tilbakeslagsventil Fig. CSD m/jordingskabel for ATEX
Varenr Dimensjon Trykklasse Byggelengde Max arbeidstrykk Bar mbar
07303201 20 6, 10 - 40, 150# & 300# 19 40 20
07303202 25 6, 10 - 40, 150# & 300# 22 40 20
07303203 32 6, 10 - 40, 150# & 300# 28 40 20
07303204 40 6, 10 - 40, 150# & 300# 31,5 40 20
07303205 50 6, 10 - 40, 150# & 300# 40 40 20
07303206 65 6, 10 - 40, 150# & 300# 46 40 20
07303207 80 6, 10 - 40, 150# & 300# 50 40 20
07303208 100 6, 10 - 40, 150# & 300# 60 40 20
07303209 15 6, 10 - 40, 150# & 300# 16 40 20
