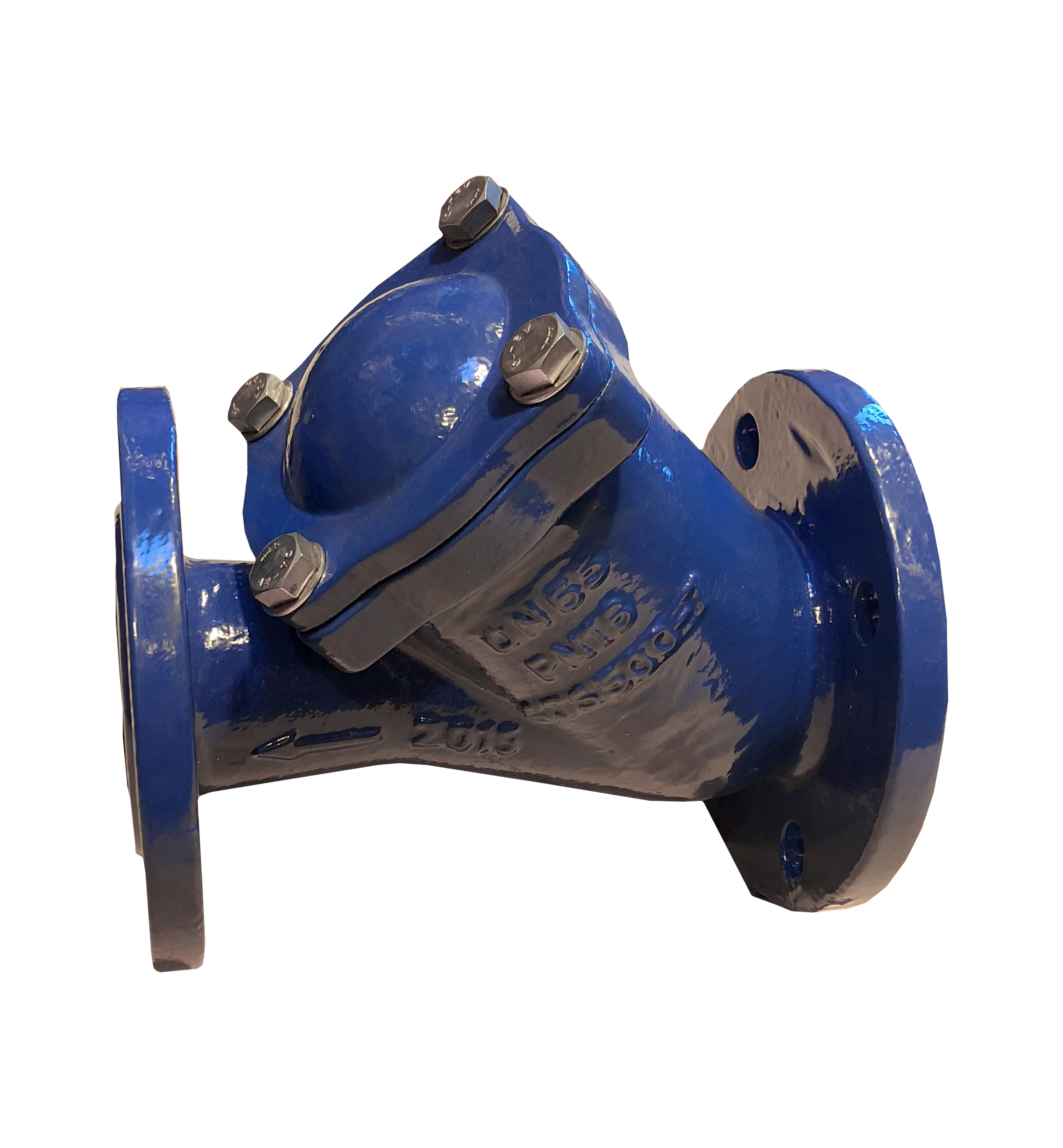

KULE TILBAKESLAGSVENTIL

11304

Myktettende kule tilbakeslagsventil leveres med flytende kule gir fri passasje av mediet og et lavt trykktap over ventilen. Ventilen er særlig egnet for avløp og andre medier med grader av forurensning. Tilbakeslagsventilen har en spesiell innvendig utforming som hindrer gjengroing og oppbygging av smuss. Ventilen lar seg enkelt rengjøre innvendig via revisjonsluke ved behov. Kule kan også skiftes uten at ventilen tas ut av rørledningen.

Leveres i følgende dimensjoner:

  • PN10, DN200 - 300
  • PN16, DN50 - 300

Ta kontakt med oss for mer informasjon om disse variantene.

Egenskaper
  • Myktettende sete i henhold til EN12334
  • Byggemål i henhold til EN 558 - 1, serie 48 (DIN3202,F6)
  • Flenset i henhold til EN 1092 - 2, PN10
  • Lett å vedlikeholde
  • Liten risiko for gjengroing/tetting da ventilen er fullt løp
  • Aktuell ved lave trykk-differanser
  • Lavt trykktap over ventilen
Bruksområder
  • Avløp
  • Vann
  • Råvann
  • Kraftverk
  • Industri
Teknisk dokumentasjon
  • Sluttinspeksjon i henhold til EN 12266 (DIN 3230 del 4)
Teknisk tabell
Hus: Duktilt støpejern EN-GJS- 400-15 (GGG40)
Overdel: Duktilt støpejern EN-GJS- 400-15 (GGG40)
Bolter: Syrefast stål A4
Kule: Kjerne i aluminium
Overflatebehandling på kule: NBR (vulkanisert)
Overflatebehandling: Epoksybelagt RAL 5010 (Blå)
Kule tilbakeslagsventil PN16
Varenr Dimensjon Trykklasse Overflatebehandling Kule Byggelengde
05900200 50 16 Epoksy NBR Belagt 200
05900201 65 16 Epoksy NBR Belagt 240
05900202 80 16 Epoksy NBR Belagt 260
05900203 100 16 Epoksy NBR Belagt 300
