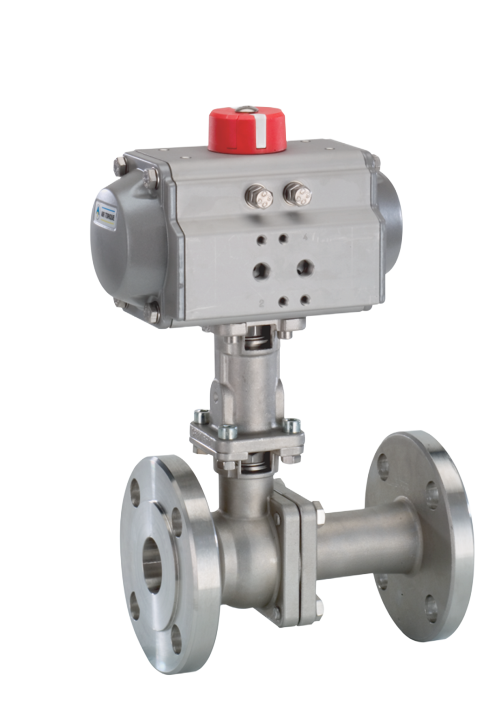

AF 94D

Serie A94D fra Zürcher Technik er en flenset kuleventil, tilgjengelig i kort (AF94D) og lang (AF90D) byggelengde.

Kuleventil Serie A94D er en fullt løps 2-delt kuleventil som leveres som standard iht FireSafe ISO 10497 / API607, TA-Luft and SIL 3 og FDA-godkjent. Spindeltetning med tallerkenfjærer som sørger for varig og sikker tetning mot atmosfære. Toppflens ihht ISO 5211 for direkte montasje av aktuator. På forespørsel tilgjengelig med øvrige kuletetninger, spindelforlenger og karbonstål hus.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Flenset iht EN 558 serie 27
  • Fullt løp
  • 2-delt ventilhus
  • Vedlikeholdsfri spindel (fjærbelastede tallerkenfjærer)
  • Spindel er guidet og utblåsningssikker
  • Låsbar spak
Tekniske data
  • TA-Luft, SIL 3 tested og FDA godkjent
  • ISO 5211 for direkte montasje av aktuator
  • Tetthetsklasse DIN EN 12266-1, Klasse A
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • FireSafe iht to ISO 10497 / API 607
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell

Hus: Syrefast stål 1.4408
Kule: Syrefast stål 1.4401
Spindel: Syrefast stål 1.4401
Tetning kule: R-PTFE
Tetning pakkboks: Grafitt
Zürcher Kuleventil AF94D
Varenr Dimensjon Trykklasse Byggelengde Materiale Anslutning
00182303 15 40 115 Syrefast stål Flenset
00182304 20 40 120 Syrefast stål Flenset
00182305 25 40 125 Syrefast stål Flenset
00182306 32 40 130 Syrefast stål Flenset
00182307 40 40 140 Syrefast stål Flenset
00182308 50 40 150 Syrefast stål Flenset
00182309 65 16 170 Syrefast stål Flenset
00182310 80 16 180 Syrefast stål Flenset
00182311 100 16 190 Syrefast stål Flenset
