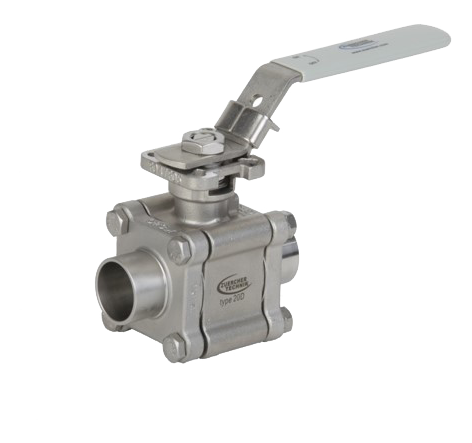

SERIE 20D

Serie A20D er en 3-delt kuleventil som har anslutning med gjenger eller sveiseender, klargjort for direkte montering av aktuator.

Kuleventil Serie A20D og ble tidligere kalt Procol kuleventil. Dette er en kvalitetsventil som kan bygges opp med ulike tetninger og utførelser for å imøtekomme forskjellige applikasjoner. A20D serien kommer med blant annet forsterkede tetninger i 6 ulike materialer, trykklasser fra PN10 tom PN100, spindelforlenger, gjenger eller sveiseender for både DIN og ISO rør. FireSafe utførelse på forespørsel. Standard utførelse iht ATEX

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Anslutning med sveiseender eller gjenger
  • 1/2" er fullt løp. Øvrige er redusert løp.
  • 3-delt ventilhus
  • Antistatisk utførelse
  • Låsbar spak
Tekniske data
  • Toppflens ihht ISO 5211, for direktemontasje av aktuator
  • Tetthetsklasse DIN EN 12266-1, Klasse A (iht TA-Luft)
Teknisk dokumentasjon
  • PED 97/23/EC
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell

Hus: Syrefast stål 1.4408
Kule: Syrefast stål 1.4401
Spindel: Syrefast stål 1.4401
Tetning kule: Glassfylt PTFE (R)
Hus tetning: Glassfylt PTFE (R)
Tetning pakkboks: Karbonfylt PTFE (C)
Anslutning med gjenger
Varenr Dimensjon Trykklasse Byggelengde Anslutning
01428110 1/2" 125 72,5 BSP-P
01428111 3/4" 125 85,4 BSP-P
01428112 1" 125 105,3 BSP-P
01428113 1¼" 125 111 BSP-P
01428114 1½" 100 127,3 BSP-P
01428115 2" 100 143 BSP-P
Anslutning med sveiseender
Varenr Dimensjon Trykklasse Byggelengde Materiale Anslutning
01428210 15 125 75 Syrefast stål BW-ISO
01428211 20 125 90 Syrefast stål BW-ISO
01428212 25 125 110 Syrefast stål BW-ISO
01428213 32 125 115 Syrefast stål BW-ISO
01428214 40 100 130 Syrefast stål BW-ISO
01428215 50 100 143 Syrefast stål BW-ISO
01428310 15 64 75 Karbonstål BW-ISO
01428311 20 64 90 Karbonstål BW-ISO
01428312 25 64 110 Karbonstål BW-ISO
01428313 32 64 115 Karbonstål BW-ISO
01428314 40 64 130 Karbonstål BW-ISO
01428315 50 64 143 Karbonstål BW-ISO
