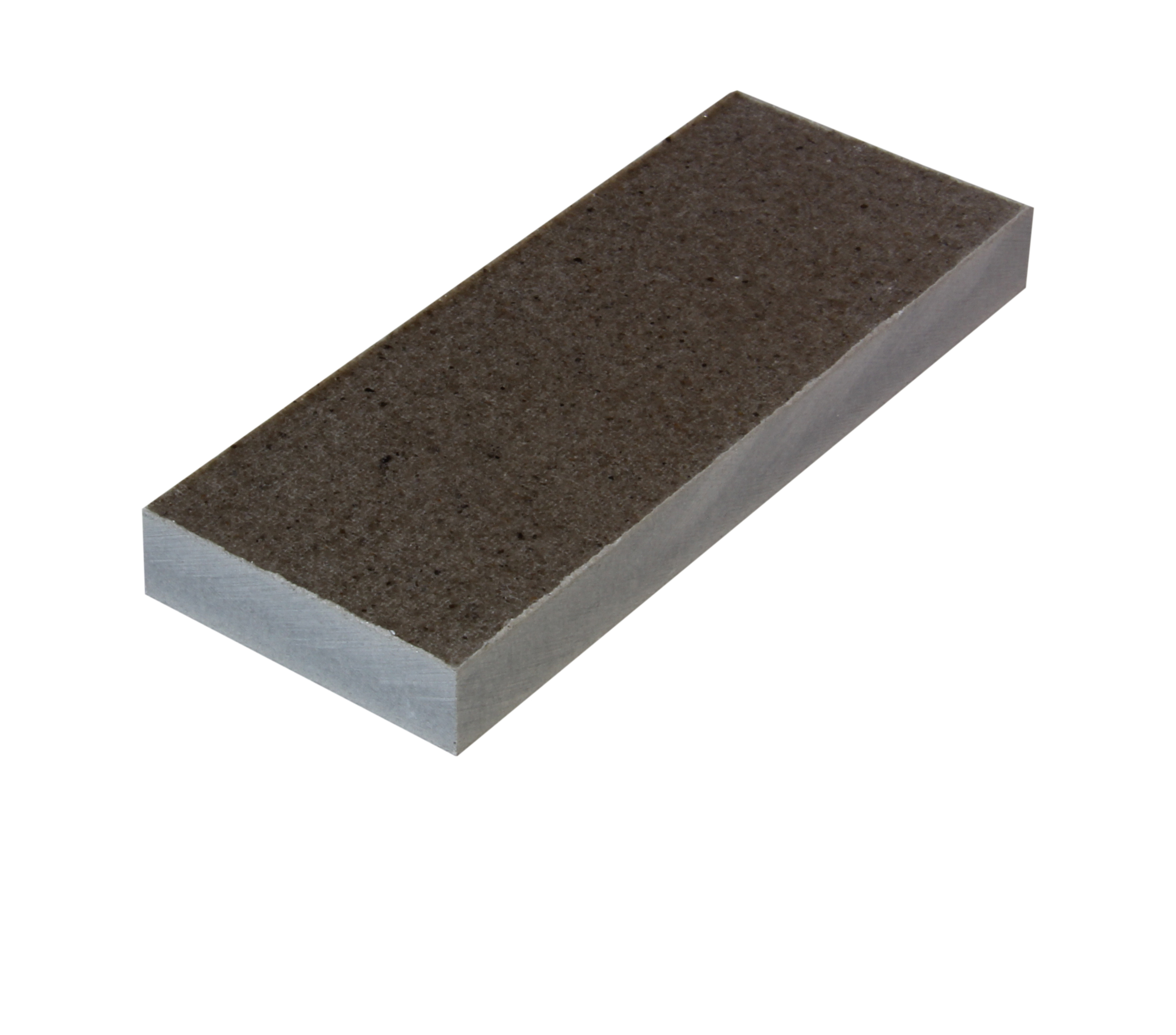

BAGGES SMS

40601

BAGGES SMS er en høytrykkslaminert silikonimpregnert micaplate som opprettholder sine gode elektriske egenskaper i svært høye temperaturer (hele 500°C kontinuerlig).
De har lav permeabilitet mot høyfrekvente bølger (mikrobølger), og er fuktbestandige.

Egenskaper
  • Svært gode elektriske egenskaper i høyere temperaturklasser
  • Lav permeabilitet mot høyfrevente bølger (mikrobølger)
Bruksområder
  • Isolasjonsdetaljer til ovnskonstruksjoner
  • Armaturspoler
  • Strømfordeler
  • Kjøleribber
  • Likerettere
  • Transformatorer
Teknisk dokumentasjon
Imøtekommer kravene i:
UL94 VO
BS 476 part 1
NBN 21-203 A1
NFF 16 101 u. MO. U. FO
Teknisk tabell
Egenvekt: 2,15 g/cm³
Bøyefasthet: 230 MPa
Strekkfasthet: 150 MPa
Trykkfasthet: 400 MPa (250MPa ved 200°C)
Elektrisk gjennomslag > 3mm (IEC 60243): 75kV/25mm
Krypstrømsindeks > 3mm (IEC 60112): 500 CTI
Klassifiseringstemperatur: Klasse C, kontinuerlig 500°C korttid 700°C
Teknisk datablad Teknisk datablad BAGGES-SMS
BAGGES SMS
Varenr Beskrivelse Dimensjon Vekt Enhet
30041202 BAGGES SMS 1220 x 1016 x 0,5 mm Ca 1,13 kg/pl stk
30041204 BAGGES SMS 1220 x 1016 x 1,0 mm Ca 2,44 kg/pl stk
30041205 BAGGES SMS 1200 x 1000 x 1,5 mm Ca 3,66 kg/pl stk
30041206 BAGGES SMS 1220 x 1016 x 2,0 mm Ca 5,36 kg/pl stk
30041207 BAGGES SMS 1220 x 1016 x 3,0 mm Ca 7,91 kg/pl stk
30041208 BAGGES SMS 1220 x 1016 x 4,0 mm Ca 10,73 kg/pl stk
30041210 BAGGES SMS 1220 x 1016 x 6,0 mm Ca 16,09 kg/pl stk
30041211 BAGGES SMS 1220 x 1016 x 8,0 mm Ca 21,46 kg/pl stk
30041213 BAGGES SMS 1220 x 1016 x 12,0 mm Ca 32,19 kg/pl stk
30041214 BAGGES SMS 1220 x 1016 x 15,0 mm Ca 40,66 kg/pl stk
30041215 BAGGES SMS 1220 x 1016 x 20,0 mm Ca 53,93 kg/pl stk
30041217 BAGGES SMS 1220 x 1016 x 25,0 mm Ca 68,04 kg/pl stk
30041219 BAGGES SMS 1220 x 1016 x 30,0 mm Ca 82,16 kg/pl stk
30041221 BAGGES SMS 1220 x 1016 x 35,0 mm Ca 96,00 kg/pl stk
30041222 BAGGES SMS 1220 x 1016 x 40,0 mm Ca 110,11 kg/pl stk
30041224 BAGGES SMS 1220 x 1016 x 50,0 mm Ca 13,65 kg/pl stk
30041612 BAGGES SMS 2420 x 1020 x 10,0 mm 27,41 kg/pl stk
30041809 BAGGES SMS 1250 x 1020 x 5,0 mm 13,70 kg/pl stk
