KLINGER NIVÅVISER R-100

Refleksjonsglass

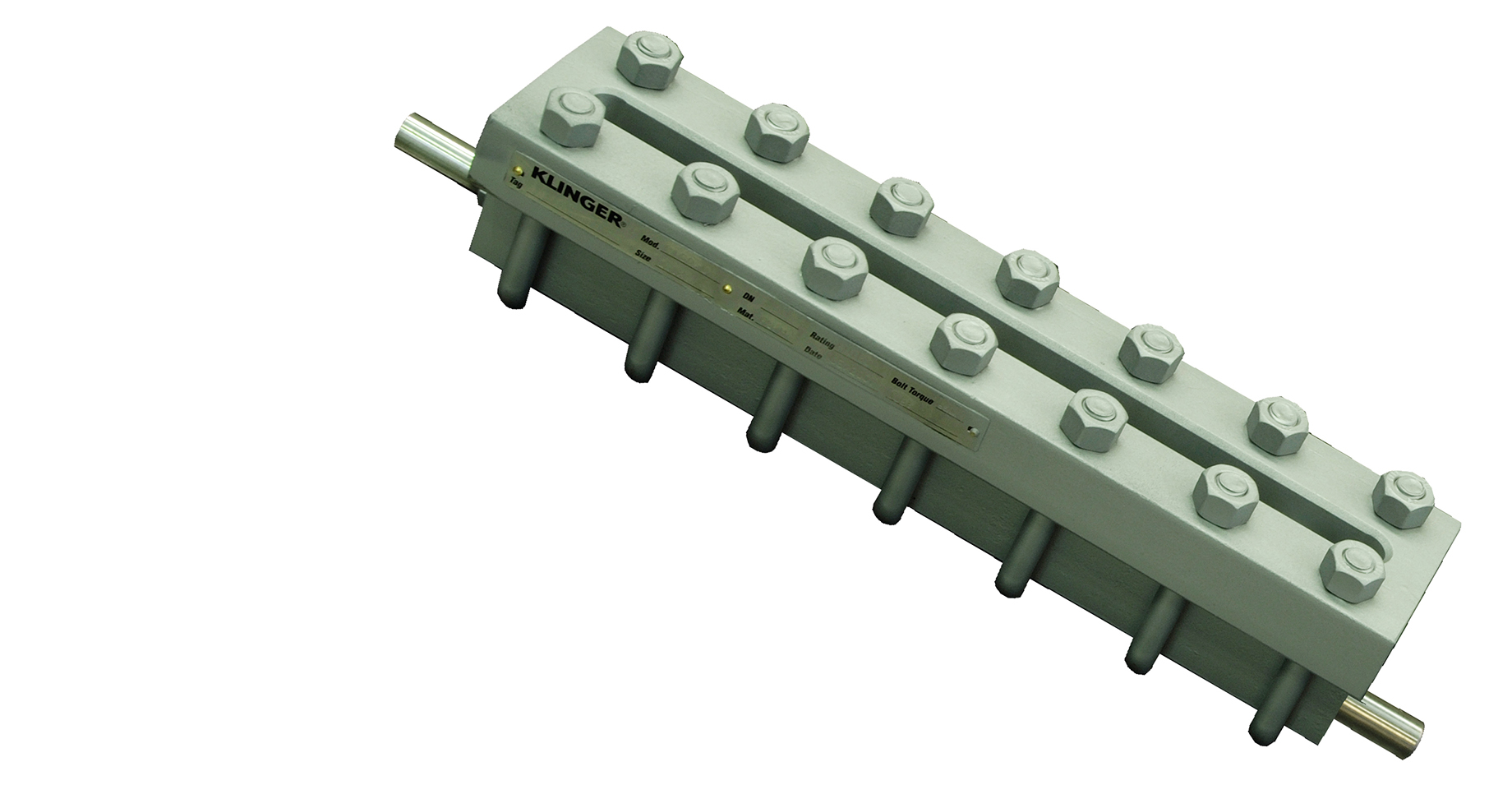

KLINGER nivåviser type R-100 benyttes hovedsakelig i prossesapplikasjoner for visuell indikasjon av nivået i dampkjeler og tanker med væsker eller damp.

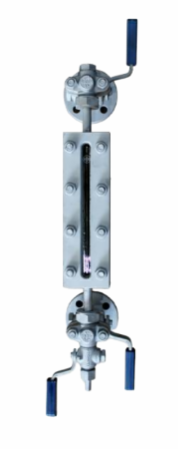

KLINGER nivåviser R-100 er en armatur som monteres mellom et øvre og nedre kranhode type D. Øvre og nedre kranhode er avstengningsventiler spesielt egnet for nivåvisere.  I tillegg har det nedre kranhodet påmontert en dreneringskran/avblåsningskran.  Les mer her om kranhode D.

Ved montering av kranhode D og nivåviser R100, så benyttes ståltapper Ø16 mm høyregjenget. Lengden på tappene justeres mellom 105 mm eller 52 mm i henhold til hvilket C-C mål som skal oppnås. Glasset i armaturen kan leveres med enten et transparent glass eller refleksjonsglass.

Det finnes en rekke tilleggsutstyr som for eksempel mica-lameller for beskyttelse av glass ved høye temperaturer, lysarmatur og by-pass indikasjon med mer. Nivåvisere er tilgjengelig i trykklasser fra PN10-250 i karbonstål eller syrefast stål.

Andre modeller, dimensjoner, material kvaliteter og trykk klasser er tilgjengelig.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Type R-100 armatur
  • Refleksjonsglass
  • Ekstra harde borosilikatglass m/Klinger pakninger
  • Glass type B (Bredde 34 mm/Tykkelse 17 mm)
  • Nivåviser kan roteres 360°.
  • Maks damptrykk 22 bar v/219 °C
  • Overgangstapper til kranhode D er høyregjenget Ø16mm
  • Overgangstapper tilgjengelig i  lengde 52 mm & 105 mm
  • Tilgjengelig med ulike tilleggsutstyr:
    Avstengningventiler, non-frost block, by-pass på overgang, skreddersydd design/utførelse med mer
Bruksområder
  • Visuell indikasjon av nivå i tanker med damp eller væsker
Teknisk dokumentasjon
  • PED 2014/68/EU
  • ATEX 2014/34/EU
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell

Beskrivelse & materiale for nivåviser R-100:
Materiale: FS/H - Karbonstål ASTM A105N
Arbeidstemperatur & arbeidstrykk:  Mettet damp 219°C v/ 22 bar  & andre væsker 400°C v/ 65 bar
Trykk klasse for nivåviser:  Mettet damp har PN40 & andre væsker har PN100
Type glass: Refleksjonsglass B med bredde: 34mm & tykkelse: 17mm
Pakninger for glass:   1 stk. KLINGER grafitt pakning & 1 stk. KLINGERSil C-4430 pakning



Splittskisse, beskrivelse & materiale for nivåviser R-100:

Posisjon på splitskisse: Beskrivelse : Materiale:
1  Hus: Karbonstål
2  Pakning: KLINGER grafitt
3 Refleksjonsglass B: Borosilikatglass
4 Pakning: KLINGERSil C-4430 fiber pakning
5 Beskyttelsesplate: Karbonstål
6 U-Bolt: ASTM 193-B7
7 Mutter: ASTM 194-2H
8 Tapp Ø16mm: Stål 13%Cr
9 Tapp pakning Ø8/14 x 1,5mm (02302477) Armco (grafitt)



Nivåviser type: M*: K S Kg Nivåviser Kg Komplett
I 280 128 93 3,10 12,00
II 305 153 118 3,40 13,00
III 330 178 143 3,70 13,00
IV 355 203 168 4,10 14,00
V 385 233 198 4,80 15,00
VI 415 263 228 5,40 15,00
VII 445 293 258 5,90 16,00
VIII 485 333 298 6,80 17,00
IX 505 353 318 7,10 17,00
2 x IV 560 408 373 8,40 20,00
2 x V 620 468 433 9,90 22,00
2 x VI 680 528 493 11,00 22,00
2 x VII 740 588 553 12,10 24,00
2 x VIII 820 668 633 13,80 26,00
2 x IX 860 708 673 14,50 26,00
3 x VI 945 793 758 16,50 29,00
3 x VII 1035 883 848 18,10 32,00
3 x VIII 1155 1003 968 20,70 35,00
3 x IX 1215 1063 1028 21,80 35,00
4 x VII 1330 1178 1143 24,20 40,00
4 x VIII 1490 1338 1303 27,70 42,00
4 x IX 1570 1418 1383 29,10 42,00
5 x VII 1625 1473 1438 30,20 48,00
5 x VIII 1825 1673 1638 34,60 53,00
5 x IX 1925 1773 1738 36,30 53,00

*Minimum senter til senter avstand i mm








Klinger nivåviser Type R-100
Varenr Størrelse Lengde
01714003 III 178
01714004 IV 203
01714005 V 233
01714006 VI 263
01714007 VII 293
01714008 VIII 333
Reservedeler (løse tapper)
Varenr For nivåviser For kranhode Størrelse mm Anslutning
02302480 K D Ø 16x105 Venstre BSP
